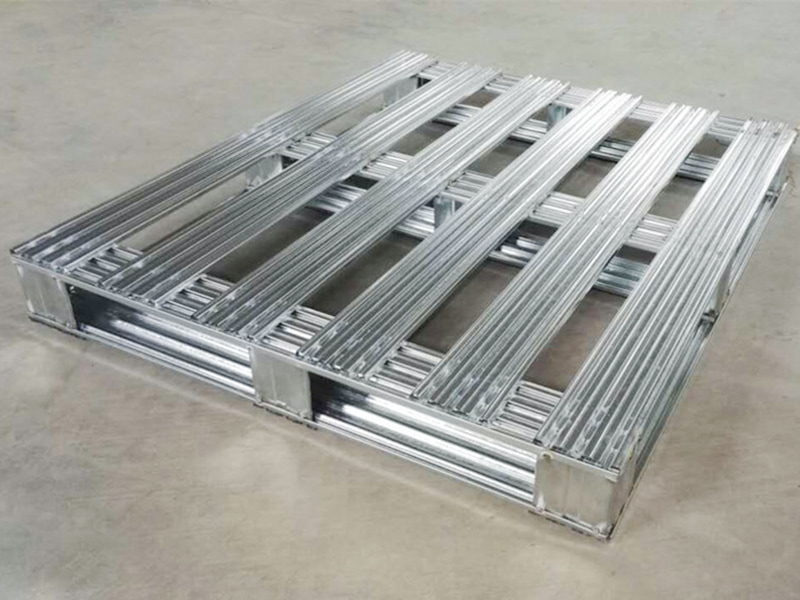

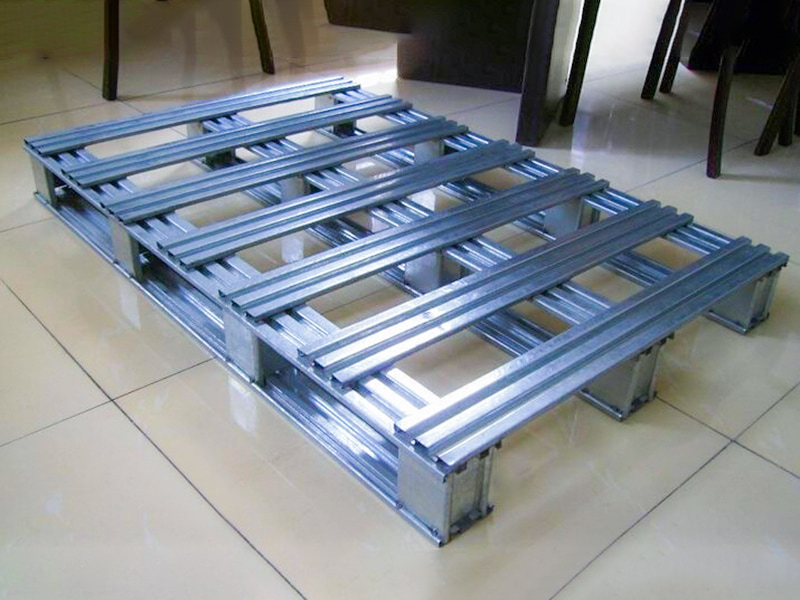

De Pallet Profile Roll Forming Machine is een intelligente roluitrusting die speciaal wordt gebruikt voor de productie van de kerncomponenten van volledig stalen pallets in logistieke en magazijnsystemen. Het buigt voortdurend koudbuigende staalrollen van hoge sterkte (Q235/Q345, dikte 1,0-2,0 mm) tot gestandaardiseerde profielen zoals kolommen, balken en paneelversterkingen door middel van meerdere zeer sterke rollen, waardoor een hoog draagvermogen, een lange levensduur en een modulaire snelle montage van pallets wordt bereikt.
Jiangyin Hailong Machinery Factory is Palletprofielrolvormmachine Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we Palletprofielrolvormmachine te koop.
Kernfuncties en technische kenmerken:
(1). Supersterke draagstructuur
Paneelversterking: Ω-vormige gegolfde ribben (hoogte 15-25 mm), waardoor de buigstijfheid van het paneel met 300% toeneemt.
Balkvergrendeling: zelfremmend zwaluwstaartgroefontwerp, insteekweerstand ≥5kN (geen lassen/bouten vereist).
(2). Zeer efficiënt anticorrosieproces
Basismateriaal: thermisch verzinkte staalplaat (zinklaag ≥80μm)
Online elektrostatisch spuiten van epoxycoating (dikte ≥60μm), zoutsproeicorrosiebestendigheid ≥1000 uur.
(3). Intelligente flexibele productie
Snel rollenwisselsysteem: het wisselen van palletspecificaties (1200×800/1200×1000mm) duurt slechts 20 minuten.
Lasercodering: automatisch graveren van het belastingsniveau (A/B/C-niveau) en de QR-code van de productiebatch.
Kernsysteemsamenstelling van de apparatuur:
Hydraulische afwikkelaar: hydraulische expansielagers belasten 5 ton staalrollen, EPC-correctienauwkeurigheid ±0,3 mm.

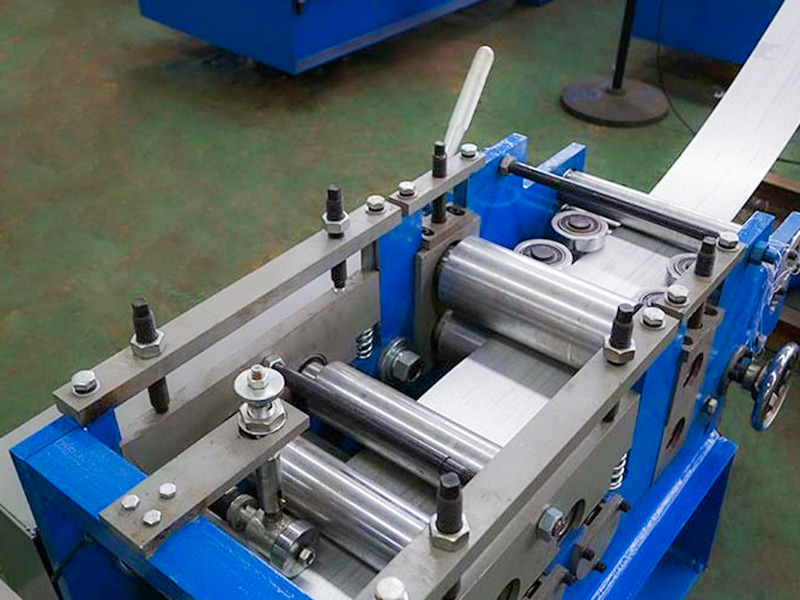

Zeer sterke nivelleringsmachine: 9 rollen maken platen van 2,0 mm dik recht om sikkelbuiging te elimineren (rechtheid ≤1 mm/m).

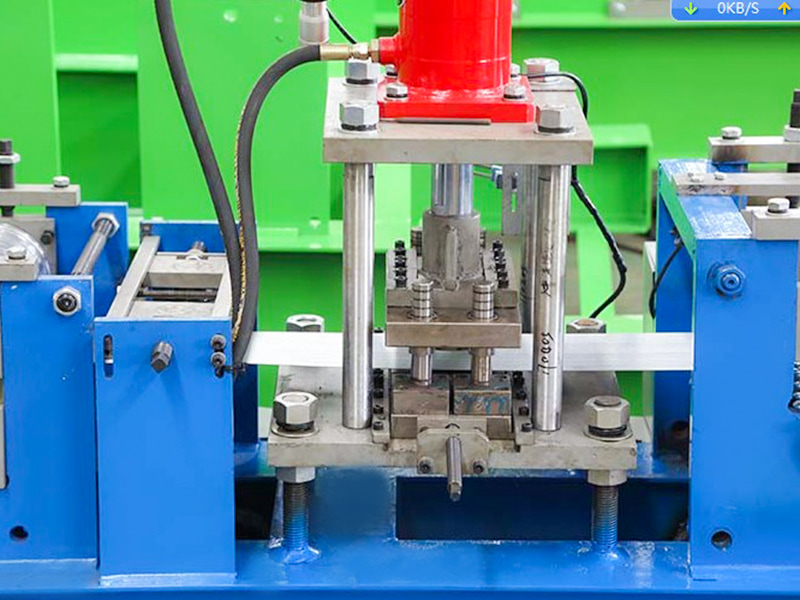

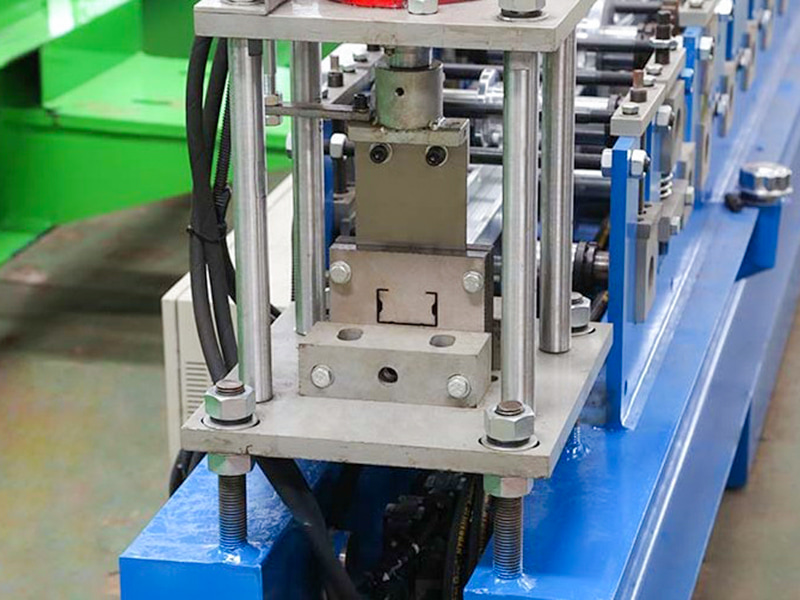

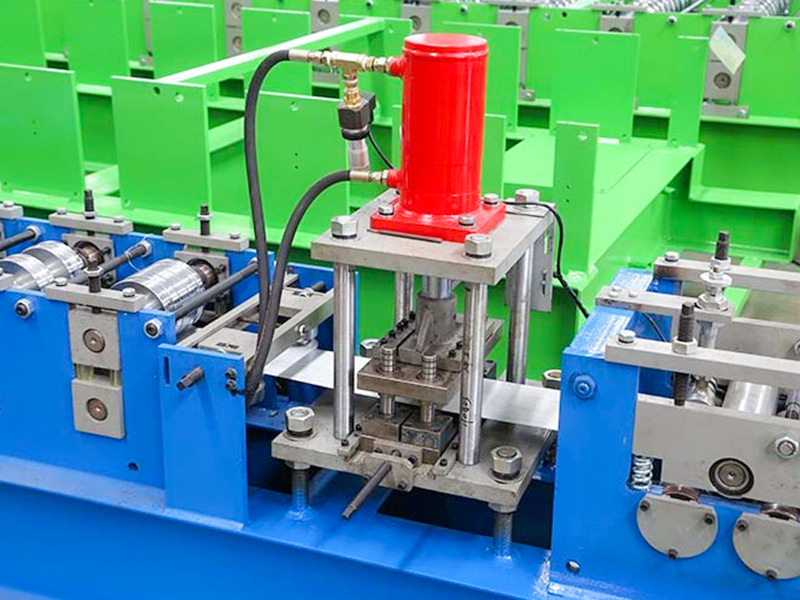

Precisieponseenheid: Servoponsen synchroniseert het ponsen:
• Kolomverbindingsgaten (Φ12 ± 0,1 mm)
• Heftruckgaten (100×50 ± 0,2 mm).

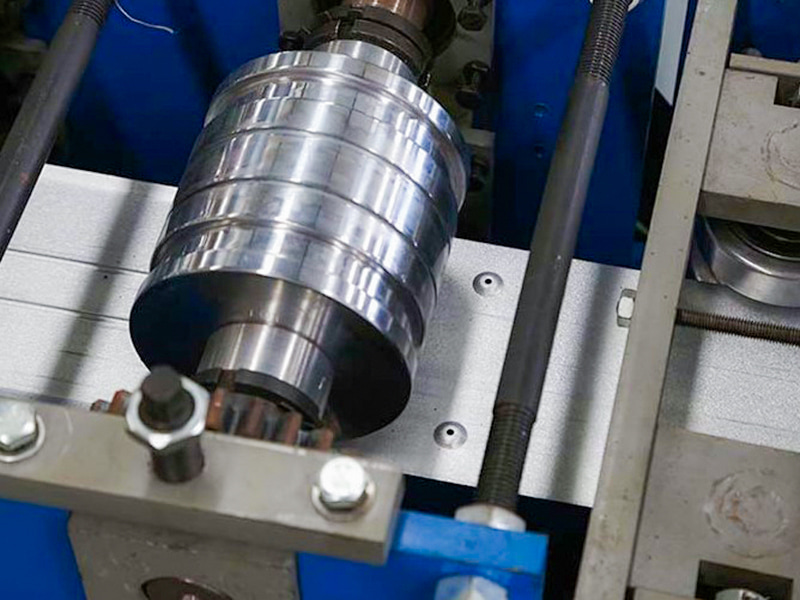

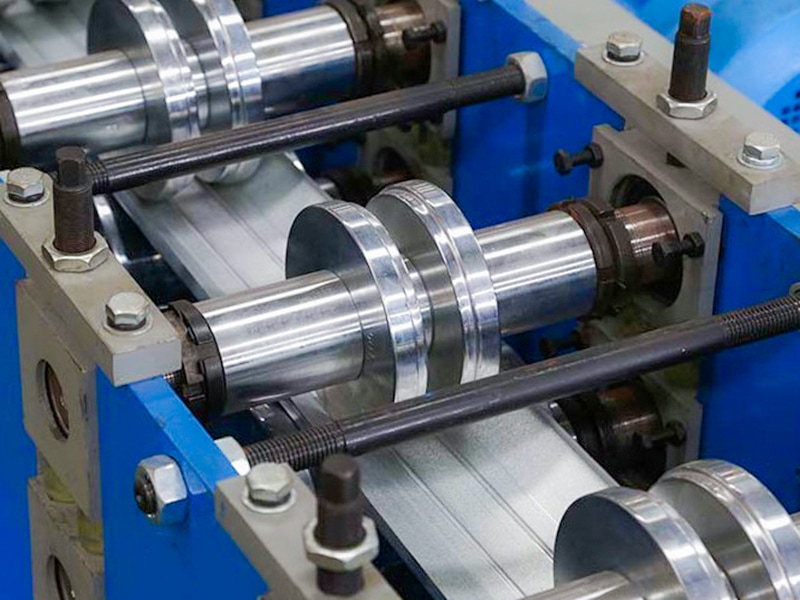

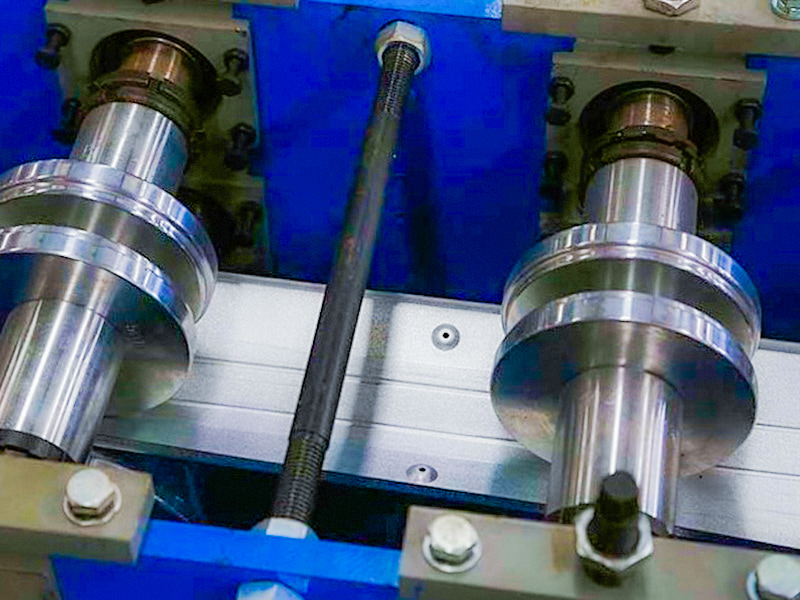

Samengestelde sectievormmachine (kernmodule): 18-22 sets hardmetalen rollen (SKD11), stapsgewijs persen
Online elektrostatisch spuiten: Poederterugwinningspercentage ≥ 98%, uithardingstemperatuur van de coating 200°C ± 5°C (hechtingsniveau 0).
Servo op lengte zagen: Vliegend zagen (zaaghelling ≤ 0,5°), lengtebereik 0,5-2,5 m (tolerantie ± 0,3 mm).
Intelligente palletiseerrobot: identificeert visueel profieltypen en sorteert en stapelt (kolommen/balken/panelen in afzonderlijke magazijnen).
Digital Twin Controlesysteem: realtime monitoring van de roldruk en -temperatuur, voorspelt onderhoudscycli en handhaaft een stilstandpercentage van ≤ 0,5%.
Industrietoepassingswaarde:
Kostenreductie en efficiëntieverbetering: De productiecapaciteit van één lijn bereikt 50-80 meter per minuut, 15 keer sneller dan lasprocessen, waardoor de productiekosten met 40% worden verlaagd.

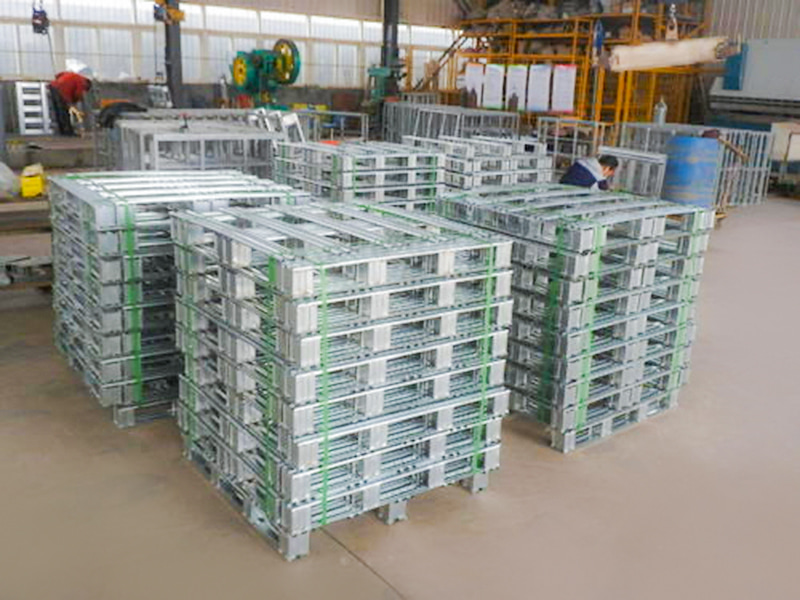

Ruimteoptimalisatie: Nestbaar ontwerp (lege pallets kunnen ≥ 5 lagen worden gestapeld), waardoor 60% aan opslagruimte wordt bespaard.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 40 I-Beam-staal | Algemene lasstructuur |
| Rolmateriaal | Cr12MoV-staal | Vacuümharden |
| Hoofdas | φ75，40Cr | Verharden en temperen |
| Groepen vormen | 20 | |
| Hoofdmotorvermogen | 18,5 kW, K-serie | |
| Hoofdaandrijving versnellingsbak | Ketting en uitrusting | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station bedraagt 22 kW |
| Ponsmodus | Ponsapparaat | |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Control System | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 28 meter | |
| Gewicht uitrusting | Ongeveer 8 ton | |
| Dikte van de grondstof | 1,0-2,0 mm | Q235 Gegalvaniseerde spoel |
| Productiesnelheid | 156~20m/min | |
