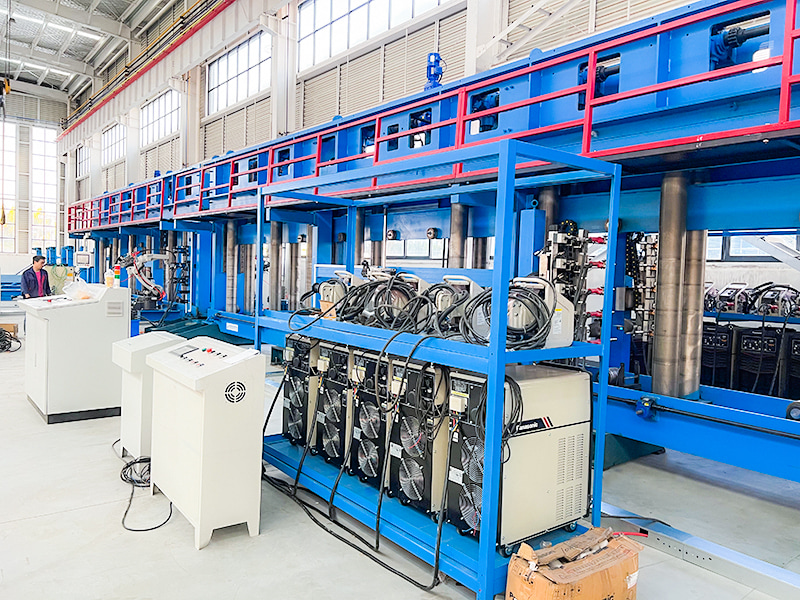

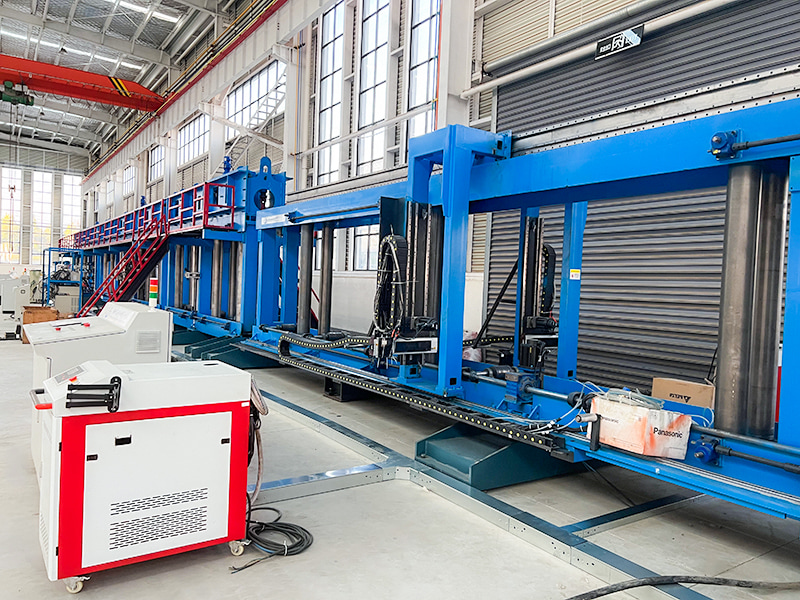

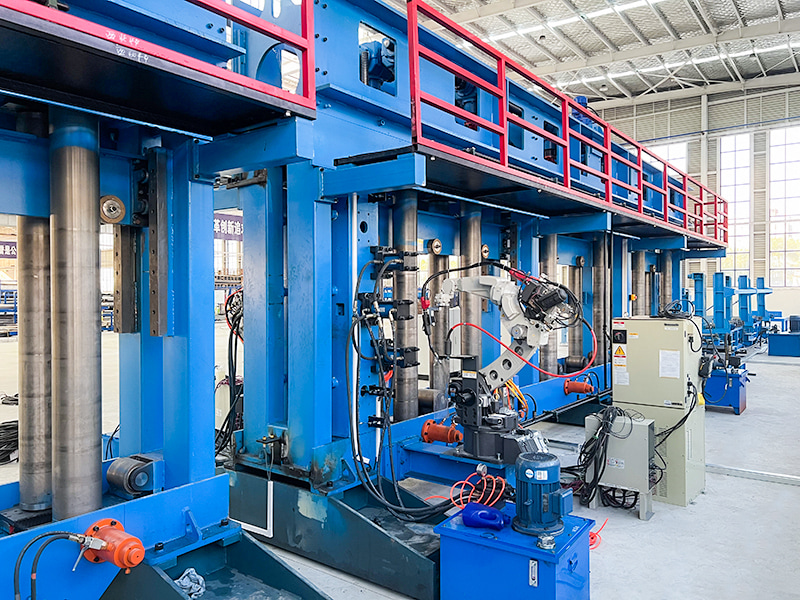

Productielijn voor aardbevingsbestendigheid

Kernfuncties en technische kenmerken:

1) Geïntegreerde composietsectievorming

Hoofdwandpaneel: Hoogwaardige staalplaat (Q550GJ/Q690) met een dikte van 2,0-8,0 mm en een treksterkte van ≥650 MPa.

Verticale verstijvingen: Koud gebogen in T-vormige of U-vormige ribben (80-200 mm hoog) om de knikweerstand van de muur te vergroten.

Horizontale afschuifstrips: Rolgevormde dwarse ribbels (150-300 mm lang) om de energiedissipatie te verbeteren. https://example.com/spsw-profile.png (Schematisch diagram: composietconstructie met schuifwand van staalplaat)

2) Geoptimaliseerd ontwerp voor seismische prestaties

Vooraf ingestelde "zwakke straal, sterke muur"-buiglijnen op de rollen begeleiden de directionele vrijgave van seismische energie (voldoet aan vereisten voor aardbevingsbestendigheid van magnitude 8).

Intelligente aanpassing van de afstand tussen de verstijvers (300-600 mm) voorkomt instabiliteit van de muur buiten het vlak.

3) Efficiënte digitale productie

Directe BIM-gegevensaandrijving: analyseert rechtstreeks gebouwmodelgegevens en past automatisch de profielafmetingen aan (aangepast aan verschillende vloerhoogtes).

Online laserdiktemeting machine vision-positionering zorgt voor een nauwkeurigheid van de positie van de gatgroep van ± 0,3 mm (voldoet aan de vereisten voor boutverbindingen met hoge sterkte).

Kerncomponenten van het uitrustingssysteem:

Zwaar uitgevoerde decoiler: hydraulische expansielagers kunnen 20-30 ton stalen spoelen (1,0-1,5 m breed) dragen, met servospanningscontrole om vervorming te voorkomen.

Hogedruk-nivelleringsmachine met negen rollen: Elimineert interne spanningen in platen van 12 mm dik, waardoor een rechtheid van ≤1 mm/㎡ wordt bereikt (laserkalibratie).

Uiterst nauwkeurige ponseenheid: 2000 ton hydraulische ponsmachine: Ponst tegelijkertijd boutgaten en pijpleidingdoorvoergaten, ter ondersteuning van het ponsen van 50 mm dikke platen.

Verstevigingsvormmachine: 24-32 sets hardmetalen rollen (hardheid HRC62), stapsgewijs persen van T/U-vormige ribben (dieptetolerantie ± 0,2 mm).

Shear Strip-golfmachine: Servofrequentieconversie produceert horizontale golven met instelbare golflengte (150/200/300 mm) en een golf-diepteverhouding van 1:8 tot 1:10.

Grensvergrendelend buigen: Viercilinder synchrone hydraulische buigmachine vormt wandverbindingen (buighoek 90° ±0,5°).

Plasmasnijden met vaste lengte: plasmasnijden onder water (dikte ≤ 12 mm), snijhoek ≤ 3°, geen thermische vervorming.

Kwaliteitsinspectie van 3D-scannen: Laserscannen vergelijkt BIM-modellen om afwijkingencontourkaarten op volledige schaal te genereren (nauwkeurigheid 0,1 mm).

Digital Twin Controlesysteem: realtime in kaart brengen van de status van fysieke apparatuur, het voorspellen van rolslijtage en het automatisch compenseren hiervan.

Industrietoepassingswaarde:

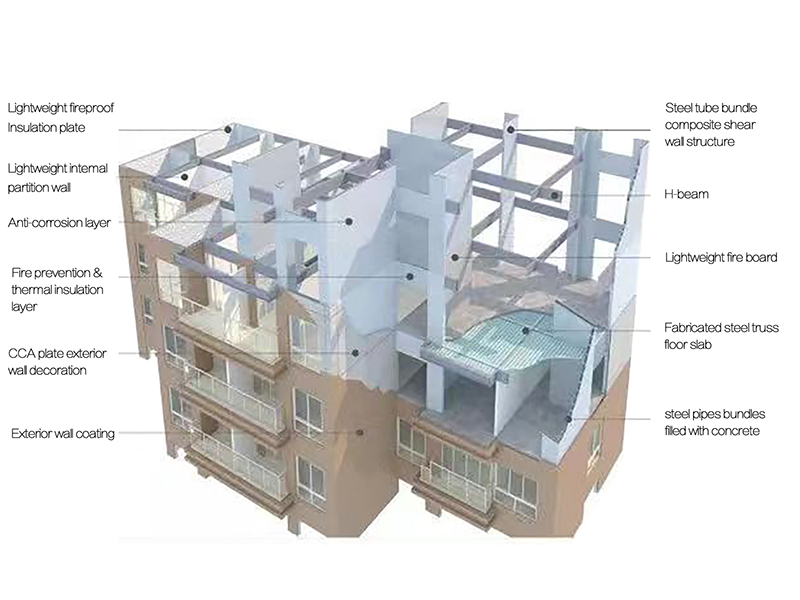

Superhoge gebouwen: gewicht verminderd met 60%, waardoor de kernconstructiesnelheid drie keer toeneemt (toepassingsgeval Shanghai Tower).

Industriële seismische weerstand: De laterale stijfheid van chemische en kerncentrales is met 200% toegenomen, waardoor wordt voldaan aan de SL-2-aardbevingsomstandigheden.

Groene transformatie: CO2-reductie van 1,2 ton per vierkante meter, waarmee LEED-certificeringspunten worden verdiend.
