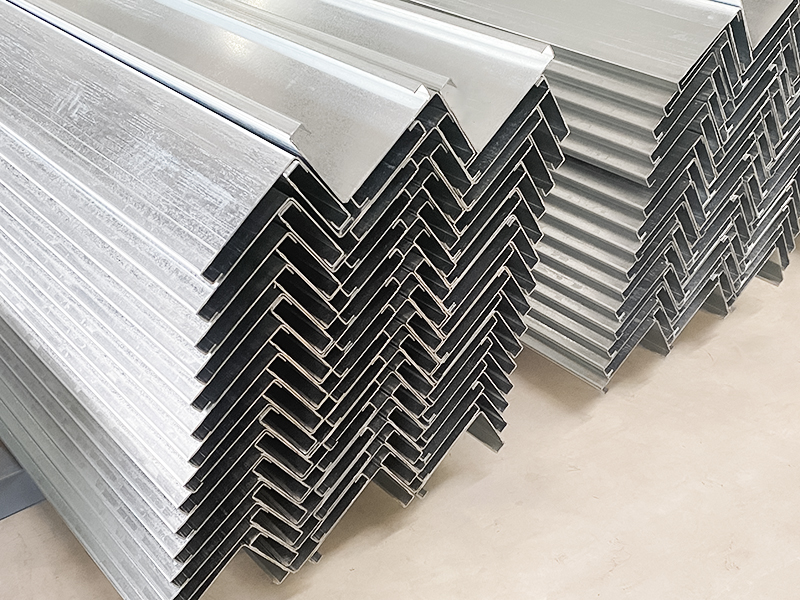

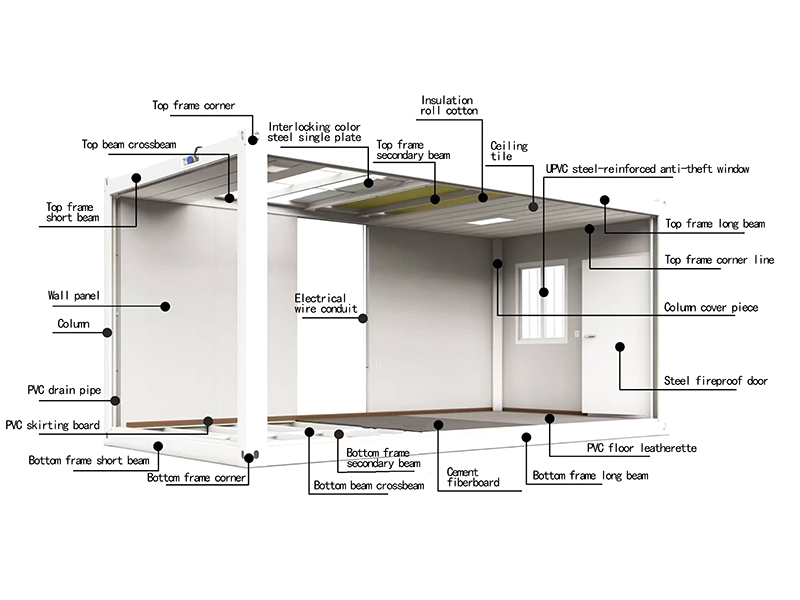

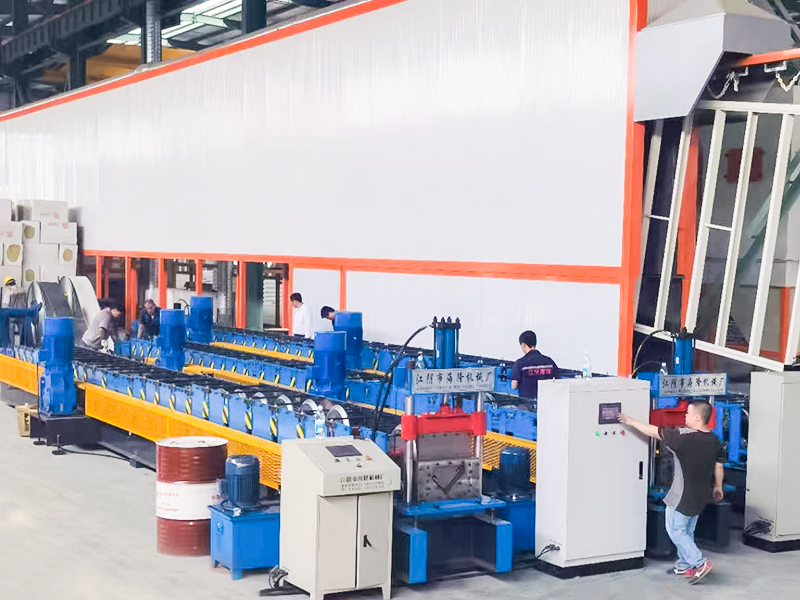

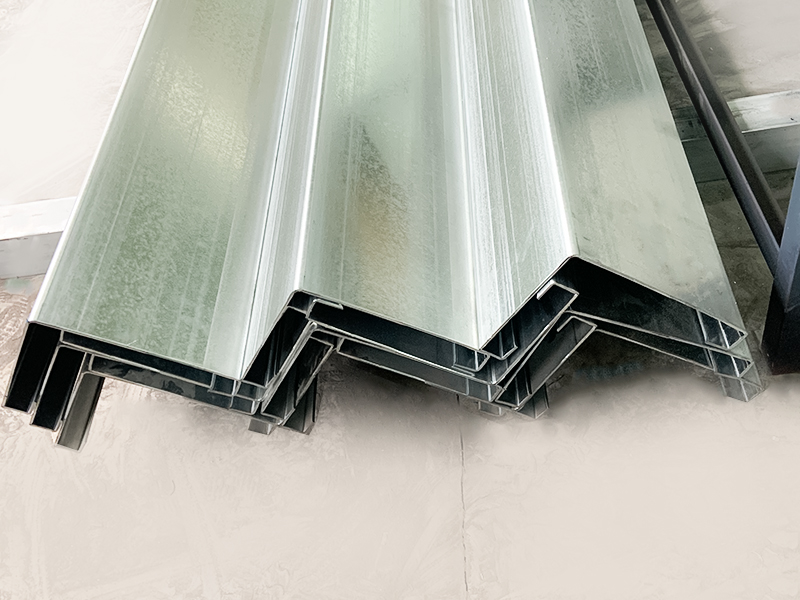

De kolomrolvormmachine voor flatpack-containerhuizen is een geautomatiseerde productielijn voor koudwalsen die speciaal is ontworpen voor de dwarsdoorsnedevorm van kolommen voor flatpack-containerhuizen. Het wordt gebruikt voor de continue, efficiënte en grootschalige productie van dragende kolommen die worden gebruikt in verpakkingsdozen (containerhuizen). Het rolt de stalen spoelen door een reeks precieze rollen, rolt ze geleidelijk en continu in kolommen met de vereiste doorsnede, snijdt ze automatisch in gespecificeerde lengtes en produceert uiteindelijk de dragende kolommen die nodig zijn voor het flatpack containerhuisframe efficiënt en met hoge kwaliteit. Het is een van de onmisbare sleutelapparatuur in de grootschalige industriële productie van moderne modulaire gebouwen (flatpack-containerhuis).
Jiangyin Hailong Machinery Factory is Flatpack Containerhuis Kolomrolvormmachine Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we Flatpack Containerhuis Kolomrolvormmachine te koop.
Belangrijkste voordelen:
Hoog rendement: continue productie, de snelheid kan meer dan tien meter tot tientallen meters per minuut bereiken, geschikt voor grootschalige vraag.
Hoge consistentie: Geautomatiseerde productie zorgt ervoor dat de grootte en vorm van elke kolom exact hetzelfde zijn en dat de kwaliteit stabiel is.
Hoog materiaalgebruik: Vergeleken met stempelen of snijden en lassen produceert koudwalsen vrijwel geen afval (behalve de kop en de staart).
Goede sterkte: Koudwalsen zal een zekere mate van verharding veroorzaken, wat de sterkte van het profiel kan verbeteren.
Lage kosten: Grootschalige productie verlaagt de productiekosten van een enkele kolom aanzienlijk.
Hoge mate van automatisering: Verminder handmatige tussenkomst en verminder de arbeidsintensiteit.
Hoofdcomponenten
Afwikkelaar: Ondersteun en ontvouw de stalen spoel.
Leveler: Elimineer de aanvankelijke buig- en golvende vorm van de stalen spiraal om ervoor te zorgen dat het materiaal dat de vormmachine binnenkomt recht is.
Geleidings- en invoerapparaat: Leid de stalen strip zo dat deze nauwkeurig de eerste vormrol binnengaat.
Koudwalsen hoofdmachine (kern): Bevat meerdere groepen (meestal tientallen groepen) vormrolframes. De rollen die op en neer of horizontaal op elk rollenframe zijn geplaatst, buigen de rechte stalen strip geleidelijk tot de uiteindelijke dwarsdoorsnede.
Maatsnijsysteem: Wanneer het doorlopende profiel na het vormen de vooraf ingestelde lengte bereikt, wordt het snijden met hoge precisie uitgevoerd (gebruikelijke methoden zijn onder meer hydraulische vliegende zaag, pneumatisch ponsen, servo-volgzagen, enz.).
Afvoer-/ontvangst-/stapelinrichting: verzamel, stapel of transporteer de eindproducten na het snijden.
Besturingssysteem: Moderne apparatuur maakt meestal gebruik van PLC- of CNC-besturing om automatische bediening, parameterinstelling, lengte-instelling, foutdiagnose, enz. Te bereiken.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 50 I-Beam staal | Algemene lasstructuur |
| Rolmateriaal | Cr12Mo1V1 | Vacuümharden |
| Hoofdas | φ90，40Cr | Verharden en temperen |
| Groepen vormen | 24 | |
| Hoofdmotorvermogen | 30 kW | |
| Hoofdaandrijving versnellingsbak | K127 (K27 spiraalvormige versnellingsbak) | |
| Aandrijfmethode | 1,5 inch dubbele kettingaandrijving | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station bedraagt 11 kW |
| Uncoiler | Laad 10 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 5,5 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 20 meter | |
| Gewicht uitrusting | Ongeveer 15 ton | |
| Dikte van de grondstof | 2,0 mm ~ 3,0 mm | Q235 Gegalvaniseerde spoel |
| Breedte van de grondstof | 435 mm | |
| Productiesnelheid | Ongeveer 15 m/min | |
