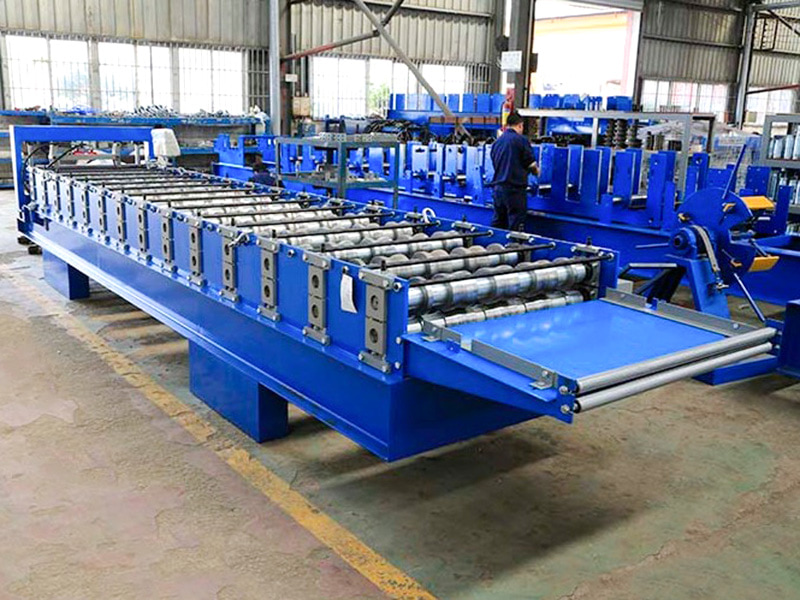

De 686 IBR Rolvormmachine is een plaatbewerkingsmachine die speciaal is ontworpen voor de continue productie van 686 IBR dak-/wandpanelen. Het is een geautomatiseerde productielijn die is ontworpen om metalen spoelen door een meervoudig rolvormproces bij kamertemperatuur te rollen, waardoor continue, snelle dak-/wandpanelen van gegolfd metaal worden geproduceerd die voldoen aan de 686 IBR-norm.
Jiangyin Hailong Machinery Factory is 686-type IBR-plaatrolvormmachines met sterke stabiliteit Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we 686-type IBR-plaatrolvormmachines met sterke stabiliteit te koop.
De belangrijkste kenmerken en toepassingen van deze apparatuur zijn onder meer:
Zeer gespecialiseerd: De rolmatrijzen zijn speciaal ontworpen om de precieze vorm van de 686 IBR-golfplaten te produceren.
Zeer efficiënt: het kan continu werken, doorgaans met snelheden van 20-40 m/min of hoger, en voldoet aan de behoeften van de productie van grote volumes.
Zeer aanpasbaar: het kan stalen of aluminium platen van verschillende diktes (gewoonlijk variërend van 0,4 mm tot 1,2 mm) en coatings (gegalvaniseerd, gegalvaniseerd en voorgeverfd PVDF/polyester) verwerken.

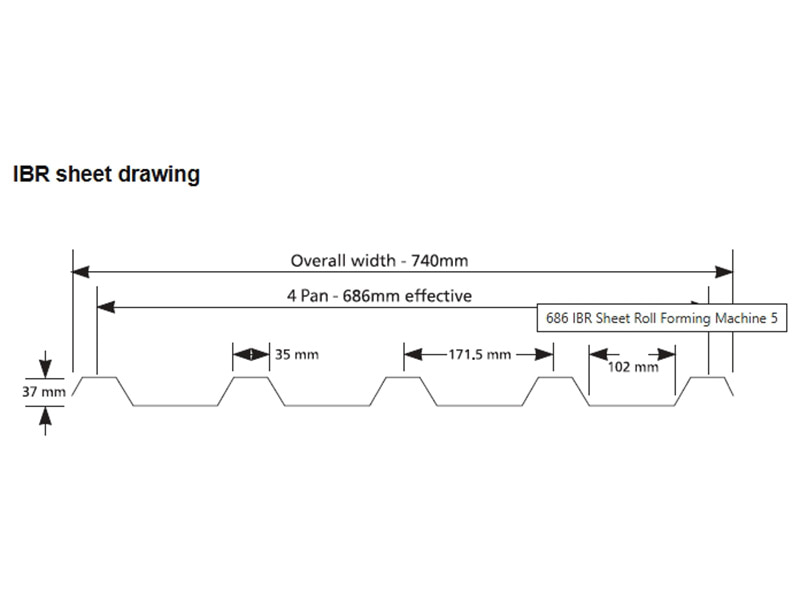

Nauwkeurig vormen: de vorm, hoogte en afstand van de ribbels voldoen gegarandeerd aan de 686-norm. IBR-normen garanderen de sterkte, lapprestaties en een consistent uiterlijk van de plaatmaterialen.
Op maat gesneden: Uitgerust met een snijinrichting kunnen de gevormde plaatmaterialen nauwkeurig op de ingestelde lengte worden gesneden.

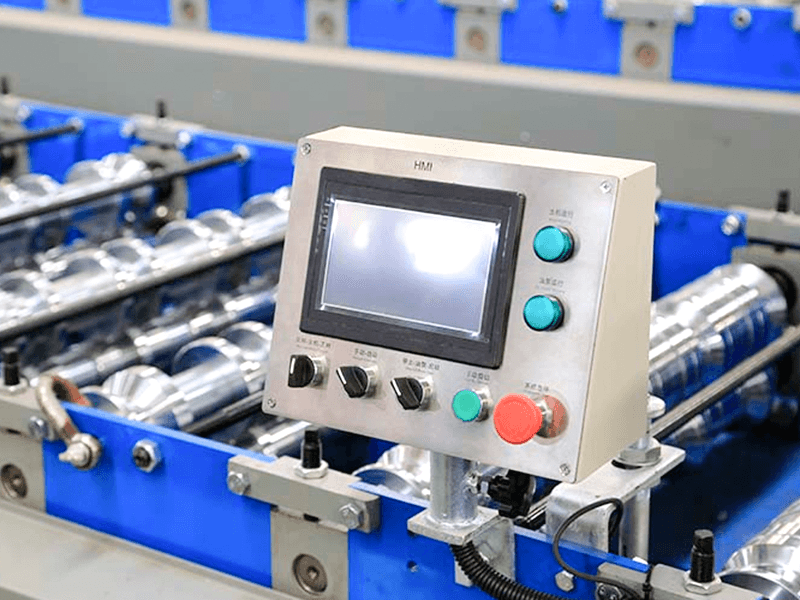

Geautomatiseerde besturing: Een PLC- of CNC-besturingssysteem wordt gebruikt om parameters zoals productiesnelheid, lengte en aantal in te stellen en te bewaken.
Kerntoepassingen: Deze systemen zijn voornamelijk bedoeld voor de bouw- en bouwmaterialenindustrie, met name fabrikanten van metalen dakbedekking en wandsystemen of grootschalige technische projecten, en worden gebruikt voor de productie van dakbedekking en wandbekleding voor grote gebouwen zoals industriële fabrieken, magazijnen, stadions, winkelcentra en landbouwconstructies.
Kerncomponenten omvatten doorgaans:
Lader/afwikkelaar: Laadt en wikkelt de metalen spoel af.
Geleidings-/richtapparaat: Zorgt ervoor dat de strip recht het vormgebied binnengaat.

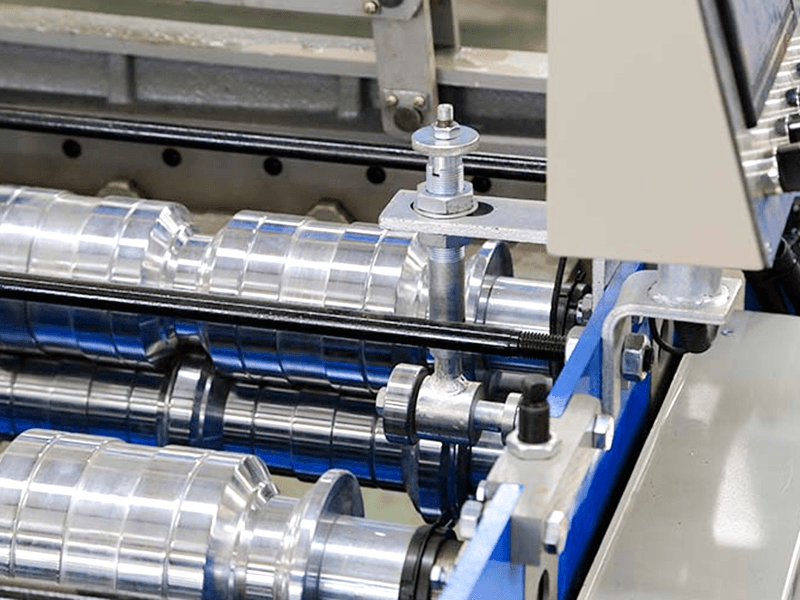

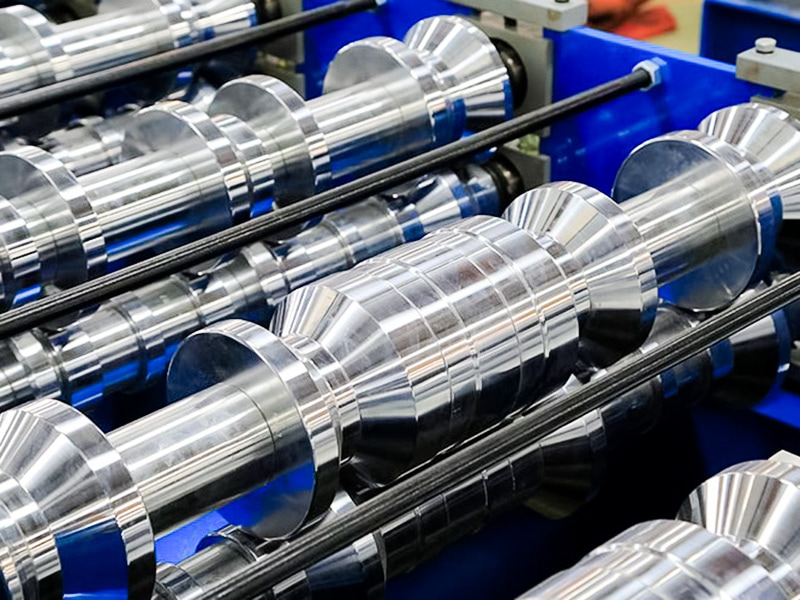

Multi-standaard vormframe: Het kernonderdeel, elk frame, bevat een of meer paren bovenste en onderste vormrollen, die verantwoordelijk zijn voor het geleidelijk buigen van het metaal.

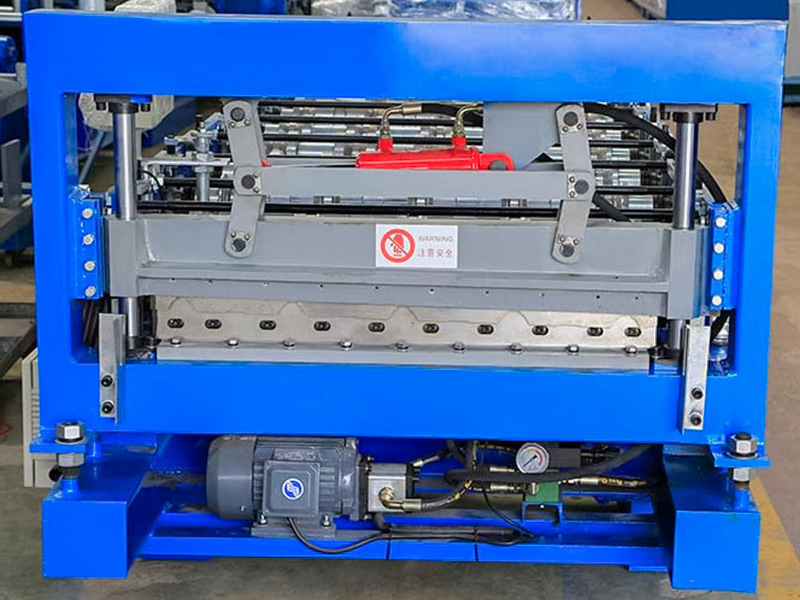

Snijapparaat: Typisch een hydraulische vliegende schaar of stopschaar, snijdt de plaatmaterialen nauwkeurig op de ingestelde lengte terwijl ze blijven bewegen.
Afvoer-/stapelsysteem: Verzamelt en stapelt de gevormde en gesneden vellen.

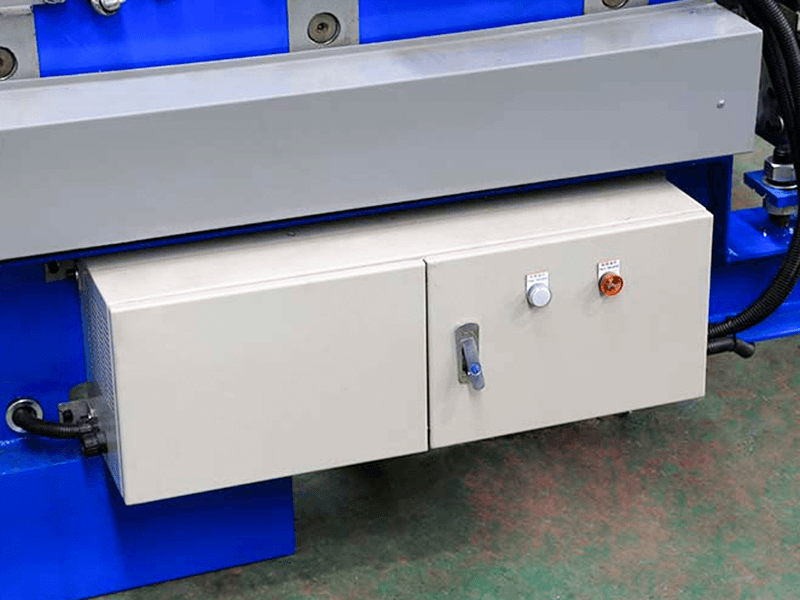

Besturingssysteem (PLC): Regelt de loopsnelheid, snijlengte, tellen, etc. van de gehele productielijn.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 36 I-Beam-staal | Algemene lasstructuur |
| Rolmateriaal | Hoogwaardig 45# staal | Fijnbewerking, gedoofd |
| Hoofdas | φ75, 45# staal | Fijnbewerking, gedoofd |
| Groepen vormen | 20 | |
| Hoofdmotorvermogen | 5,5 kW | |
| Aandrijfmethode | Kettingaandrijving | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station is 4 kW |
| Snij mes | Cr12MoV | Gedoofd, HRC58-62 |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 18 meter | |
| Gewicht uitrusting | Ongeveer 6 ton | |
| Dikte van de grondstof | 0,3-0,8 mm | Q235 Gegalvaniseerde spoel |
| Productiesnelheid | 10~12m/min | |
