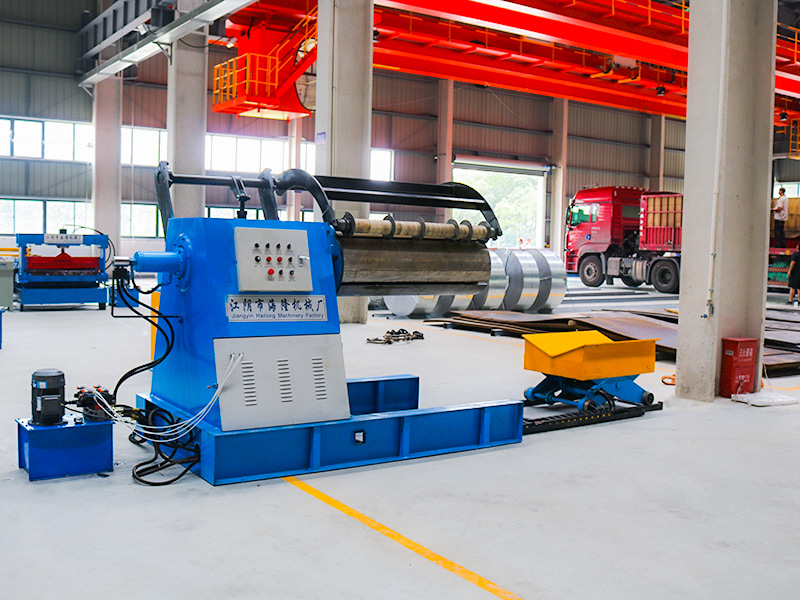

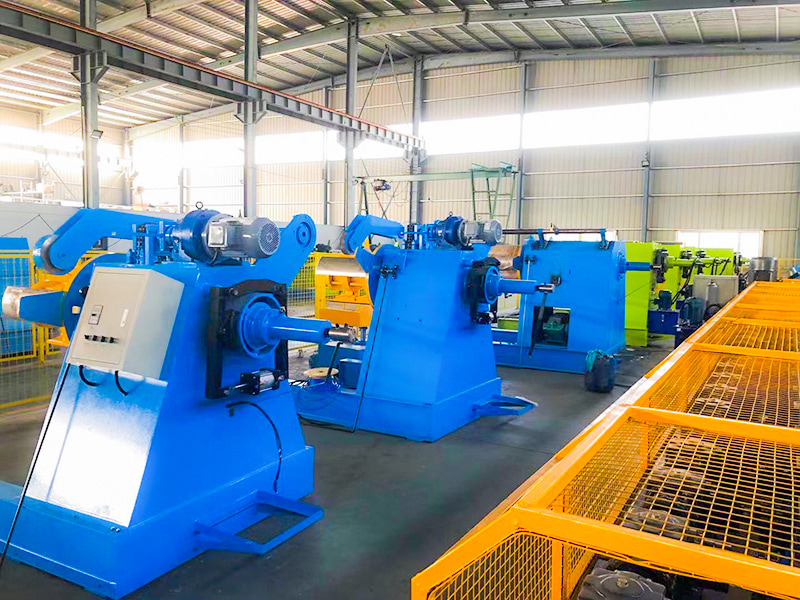

Hydraulische afwikkelaars met stalen rollen

Hoofdcomponenten:

Frame/basis: Ondersteunt de gehele unit.

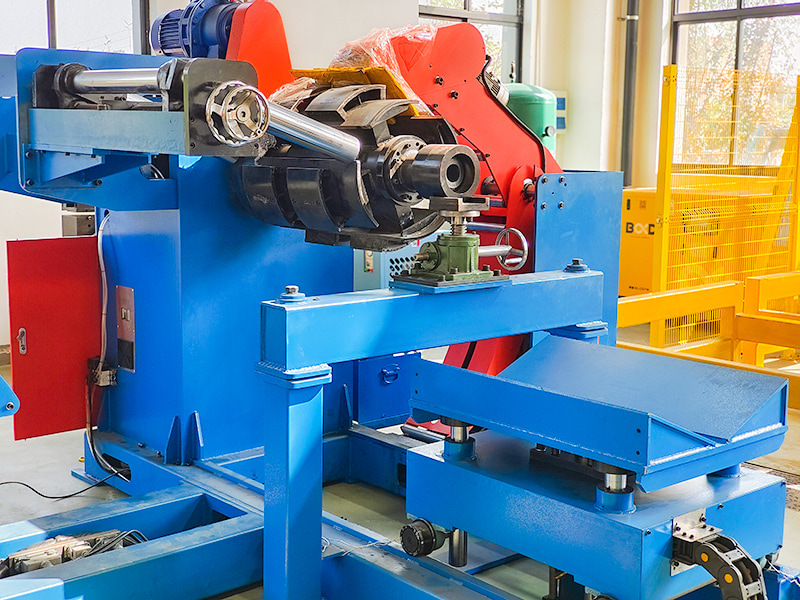

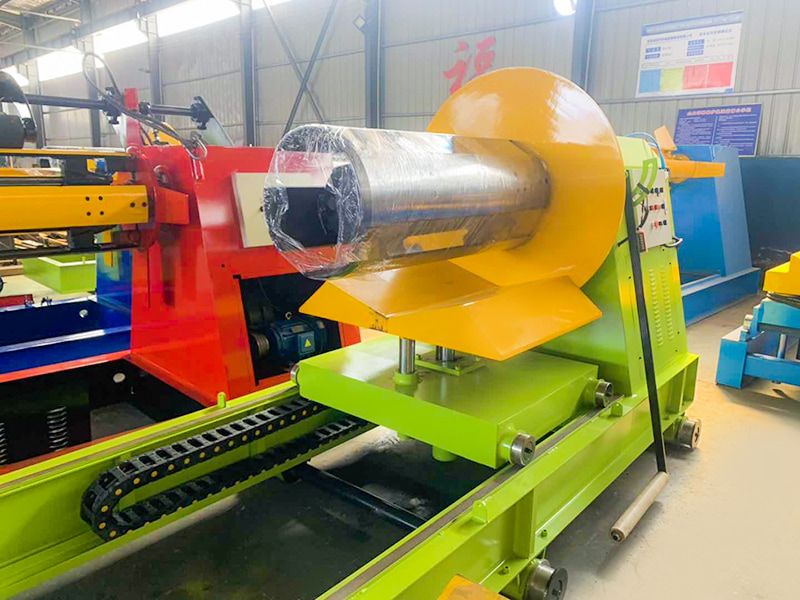

Hydraulische uitzet- en samentrekhaspel: Het kernonderdeel, dat een hydraulische cilinder en een uitzet- en samentrekkingsmechanisme bevat (sectorplaten, piramidehulzen, enz.).

Spindel en lagers: ondersteunen de rotatie van de spoel.

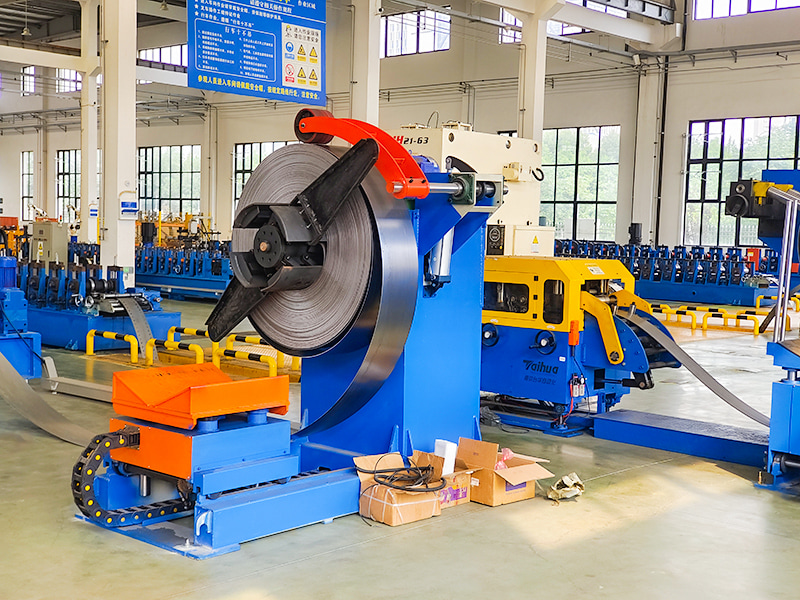

Drukarm (persrol): Aangedreven door een hydraulische cilinder, drukt de persarm op de buitenring van de spoel.

Draagarm/draagwagen: Biedt extra ondersteuning voor de spoel.

Remsysteem: Meestal genereert een hydraulische schijfrem of hydraulische motor de afrolspanning.

Aandrijfsysteem: De spil kan worden aangedreven door een motor en reductiemiddel, of door een hydraulische motor.

Hydraulisch station: Bevat een hydraulische pomp, motor, olietank, regelklepblokken (richtingskleppen, proportionele kleppen/servokleppen, drukkleppen, stroomkleppen, enz.), koeler, filter, enz.

Elektrisch besturingssysteem: PLC, aanraakscherm (HMI), sensoren (naderingsschakelaars, encoders, enz.), enz., gebruikt om opdrachten te ontvangen, de status te bewaken en de werking van het hydraulische systeem nauwkeurig te regelen.

Hulpapparaten: zoals het Coil Centering Device (CPC) en randgeleiders.

Overzicht van de workflow:

Laden van rollen: Een kraan of trolley hijst de rol op de draagarm/trolley van de afwikkelaar. De steunarm wordt omhoog gebracht of de trolley beweegt om de spoel ongeveer uit te lijnen met het midden van de haspel.

Inbrengen en spannen van de haspel: De haspel (in de toestand met verkleinde diameter) wordt in het binnenste gat van de spoel gestoken. Het hydraulische systeem drijft de haspel aan om uit te zetten, waardoor de binnenwand van de spoel stevig wordt ondersteund.

Haspelarm/trolley terugtrekken: het ondersteuningsapparaat gaat omlaag of beweegt.

Arm naar beneden drukken: Een hydraulische cilinder drijft de persarm (aandrukrol) naar beneden, waardoor de buitenste laag van de spoel wordt ingedrukt.

Inrijgen en spanning instellen: Een operator of een geautomatiseerd systeem trekt de kop van de strip door daaropvolgende apparatuur (zoals een stijltang). Het remsysteem wordt geactiveerd om de vereiste afwikkelspanning te bereiken.

Afroloperatie: De productielijn start en de spil (aangedreven door een elektrische of hydraulische motor) draait de haspel en de spoel om af te wikkelen. De drukarm gaat geleidelijk omhoog naarmate de spoeldiameter kleiner wordt, terwijl het remsysteem continu voor een constante spanning zorgt.

Ontladen: Wanneer de spoel leeg is, gaat de aandrukarm omhoog, wordt de haspel hydraulisch samengedrukt en beweegt de draagarm/trolley van de spoel naar een ondersteunende positie om de lege spoelkern te verwijderen, ter voorbereiding op de volgende cyclus.
