Machines voor het vormen van stalen noppen en baanrollen

Apparatuurclassificatie:

Op producttype:

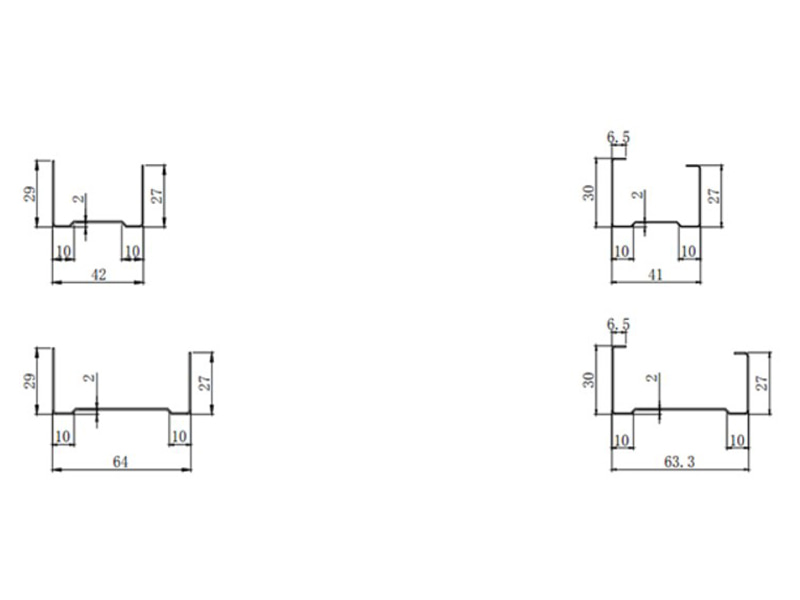

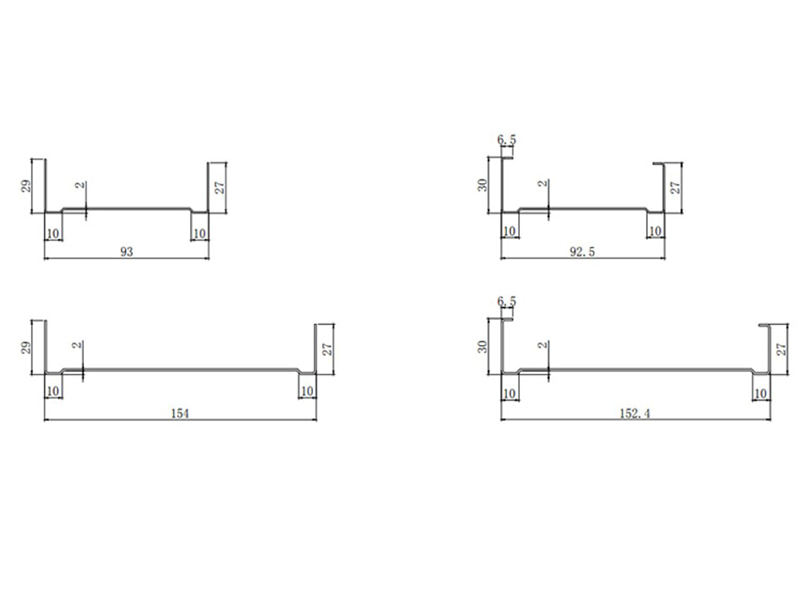

C-vormige kielvormmachine

U-vormige (trogvormige) kielvormmachine

L-vormige/hoekige kielvormmachine

Gespecialiseerde machines voor andere speciaal gevormde kielen (zoals V-vormige, T-vormige en cassettevormige kielen)

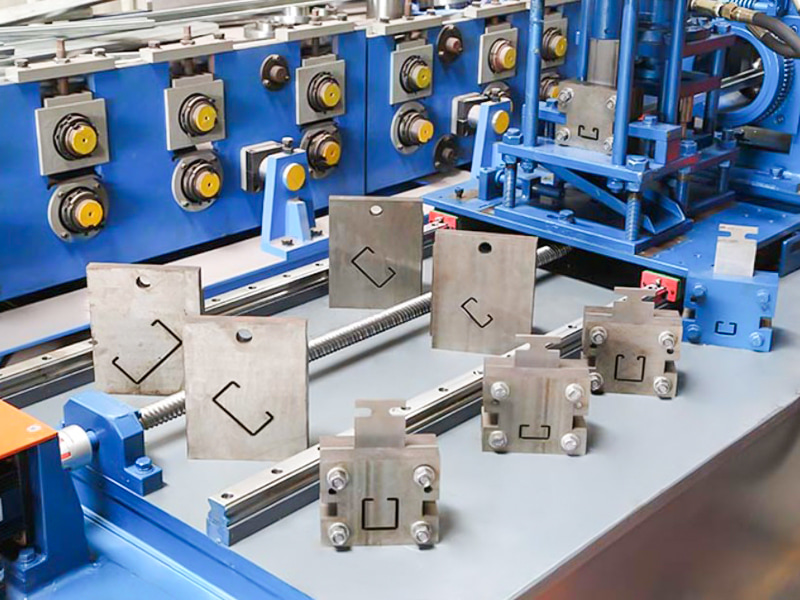

Multifunctionele kielmachine: Er kan een verscheidenheid aan kieltypen worden geproduceerd door het rollensamenstel te vervangen.

Per aandrijfmethode:

Mechanische transmissie: Traditionele, relatief eenvoudige structuur.

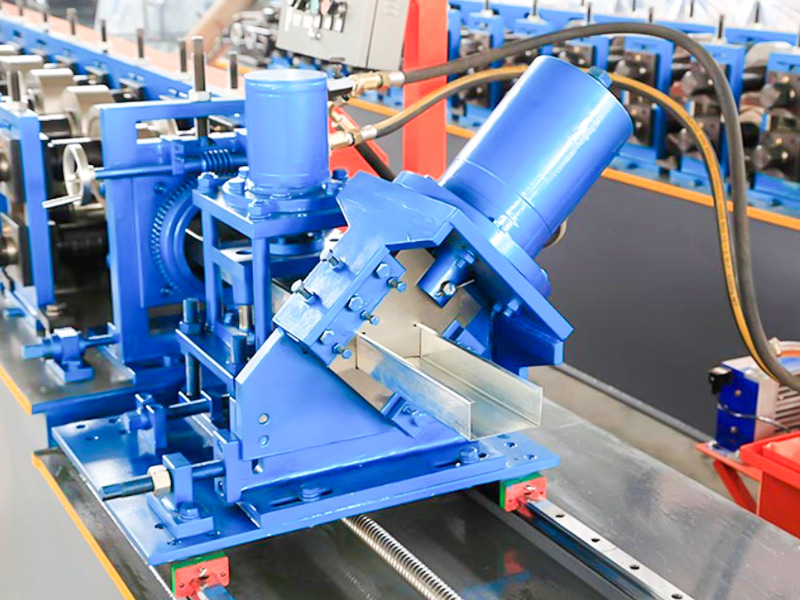

Hydraulische aandrijving: Hoog vermogen, geschikt voor dikke materialen of grote doorsneden.

Servo Drive: Hoge precisie, snelle respons en flexibele bediening, waardoor dit de mainstream is van hoogwaardige apparatuur.

Per structuur:

Type met doorlopende as: Alle bekistingsframes worden in serie aangedreven via een lange aandrijfas, wat resulteert in een compacte structuur en uitstekende stijfheid.

Gesplitst/gesegmenteerd type: elk frame wordt onafhankelijk aangedreven (vooral servo-aangedreven), wat extreme flexibiliteit en eenvoudige aanpassing van de rolafstand biedt.

Op automatiseringsniveau:

Basistype (vereist handmatig laden en lossen)

Semi-automatisch type

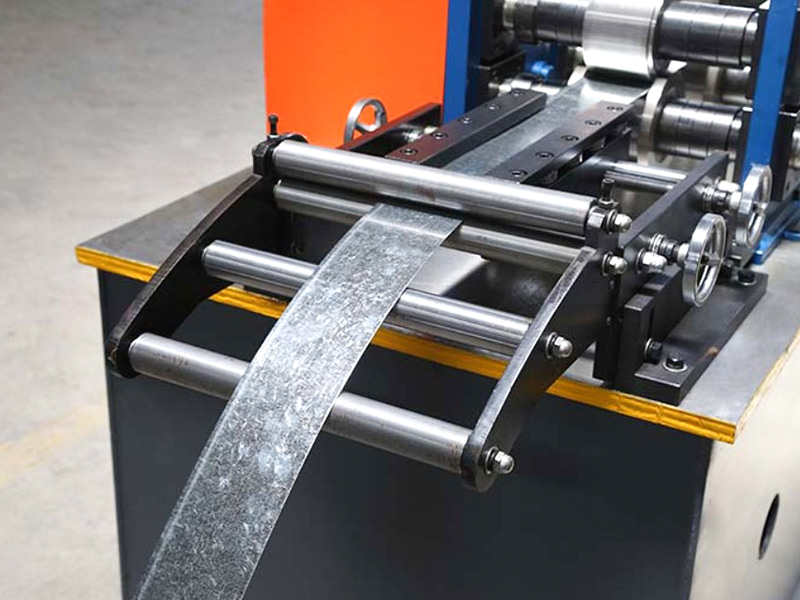

Volautomatisch type (inclusief automatisch afwikkelen, rechttrekken, vormen, servogestuurd op lengte snijden en automatisch stapelen/balenpersen)

Belangrijkste kenmerken en voordelen

Hoge efficiëntie: continue productie met snelheden van 30-150 m/min of zelfs hoger, veel beter dan het stempelen uit één stuk of traditionele verwerkingsmethoden.

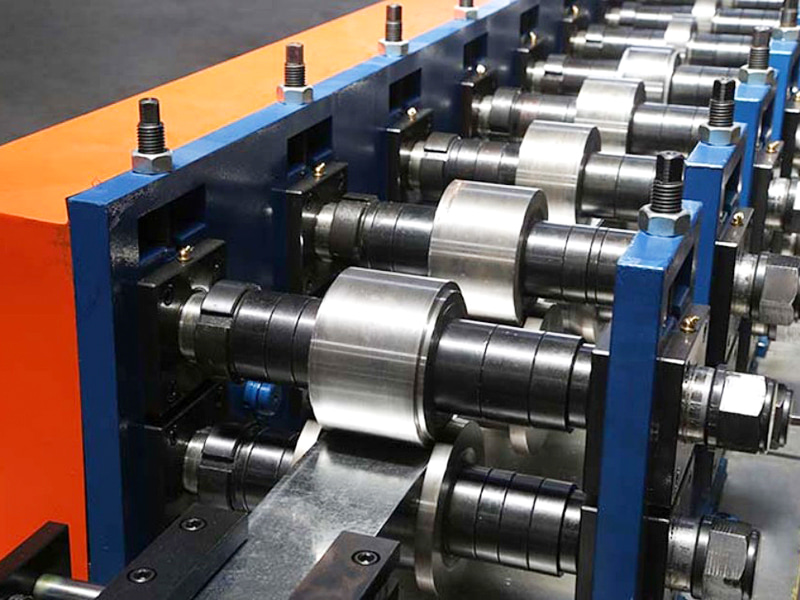

Hoge precisie: De vormrollen zijn met precisie vervaardigd en uitgerust met een geavanceerd servobesturingssysteem om de maatnauwkeurigheid en rechtheid van het kielgedeelte te garanderen, met toleranties die doorgaans binnen ± 0,1 mm tot ± 0,3 mm liggen.

Materiaalbesparingen: Koudwalsen is een plastisch vervormingsproces dat vrijwel geen spanen produceert, wat resulteert in een materiaalbenuttingsgraad van bijna 100% (er treedt slechts een kleine hoeveelheid verlies op tijdens het snijden).

Verbeterde materiaaleigenschappen: Koudwalsen produceert een zekere mate van verharding door koud werk, wat de sterkte en stijfheid van de afgewerkte kiel aanzienlijk kan vergroten.

Flexibiliteit: Door de vormrollen te vervangen door verschillende vormen, kan dezelfde machine kielen met verschillende vormen en afmetingen in dwarsdoorsnede produceren (zoals C-vormige en U-vormige kielen met verschillende hoogtes, breedtes en diktes). De gereedschapskosten zijn relatief laag.

Hoge automatisering: Het hele proces, van afrollen tot snijden en ontladen, is volledig geautomatiseerd, waardoor handmatige tussenkomst wordt verminderd, de arbeidsintensiteit wordt verlaagd en de productiestabiliteit en consistentie worden verbeterd.

Uitstekende oppervlaktekwaliteit: Omdat rolvormen wordt uitgevoerd, is schade aan het gegalvaniseerde of gecoate oppervlak van de grondstof minimaal, wat resulteert in een superieur uiterlijk van het eindproduct.
