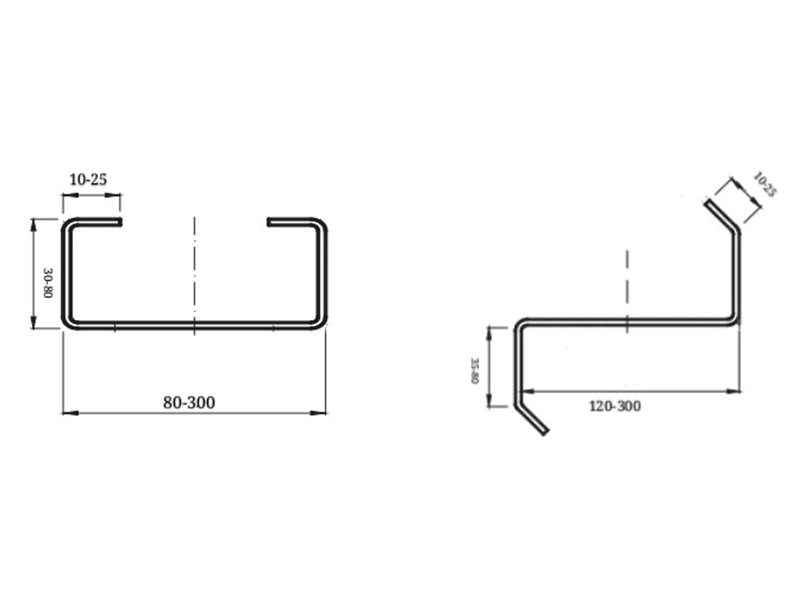

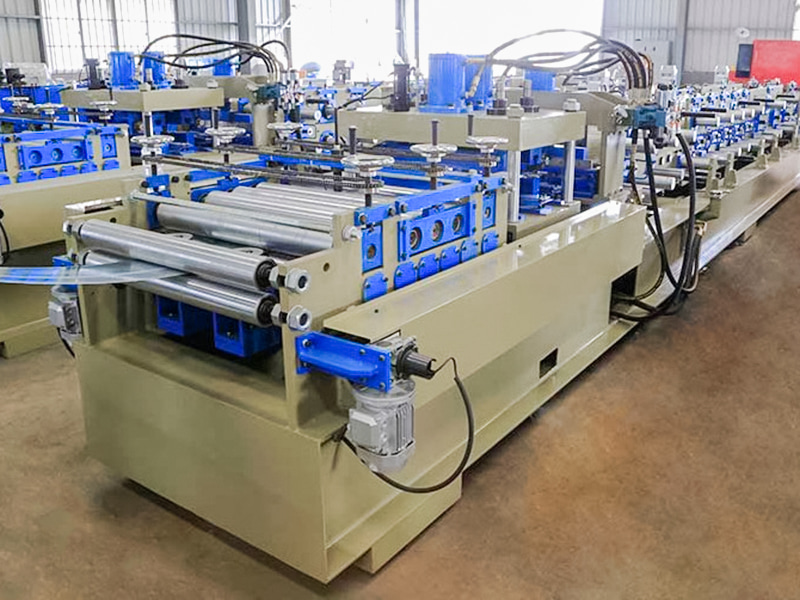

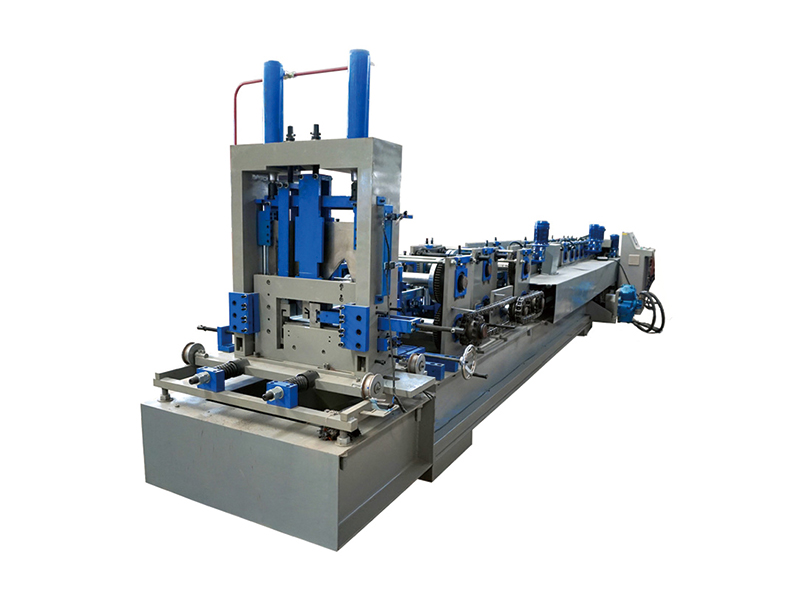

De CZ Purlin Rolvormmachine is een sterk geautomatiseerde industriële machine die speciaal is ontworpen voor de efficiënte en continue productie van C/Z-profielgordingen. Het wordt veel gebruikt in de constructie van staalconstructies, met name in dak- of wandsystemen met grote overspanningen die een hoger draagvermogen en stabiliteit vereisen. De volautomatische CZ Purlin-rolvormmachine van het type 80-300 is een gespecialiseerde machine met meer geavanceerde technologie en een complexer vormproces. Het is speciaal ontworpen voor de productie van hoogwaardige composietgordingen met CZ-profielen. Met behulp van een sterk geautomatiseerd koudwalsproces (eventueel gecombineerd met in-line verbindingstechnologie) verwerkt het continu staalband tot verschillende CZ-profielen met een totale hoogte variërend van 80 mm tot 300 mm. De kernwaarde ligt in het vermogen om efficiënt en massaal zeer sterke en zeer stabiele gordingen te produceren die nodig zijn voor constructies met grote overspanningen en zware lasten. Het is een essentieel onderdeel van de productie van hoogwaardige staalconstructies. De technische problemen en kosten zijn echter over het algemeen hoger dan die van standaard gordingvormmachines voor C-profielen.
Jiangyin Hailong Machinery Factory is 80-300 Type CZ Gording rolvormmachines Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we 80-300 Type CZ Gording rolvormmachines te koop.
Net als bij de C-type machine betekent dit dat de apparatuur over volledig geautomatiseerde functies beschikt:
Automatische afwikkeltoevoer: de stalen spoel wordt automatisch afgewikkeld, genivelleerd en in de vormlijn gevoerd.

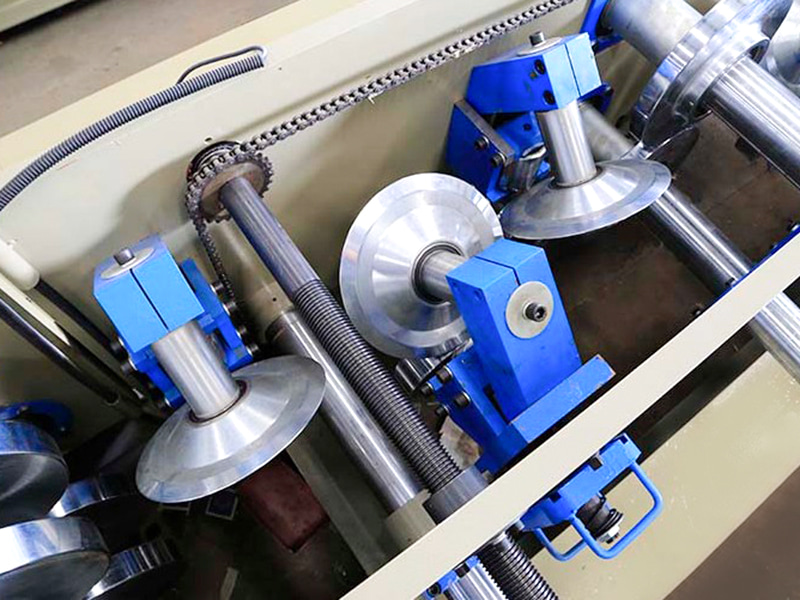

Automatisch rolvormen: programmagestuurd precisiewalsen in meerdere doorgangen.
Automatisch op lengte knippen: Snelle vliegende zagen of hydraulische scharen voeren nauwkeurig snijden uit in continue beweging, waardoor een ononderbroken productie wordt gegarandeerd.
Automatisch lossen/stapelen: afgewerkte producten worden automatisch getransporteerd, geteld en netjes gestapeld.

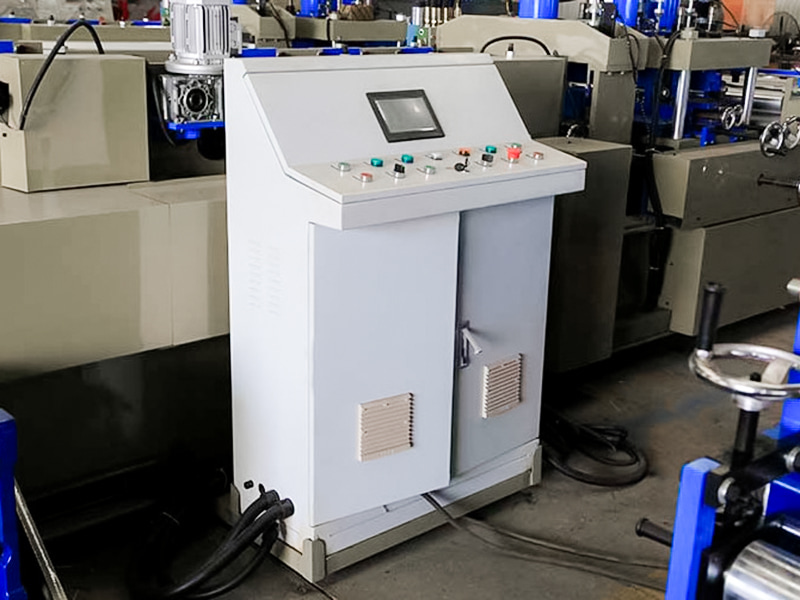

PLC Intelligent Control: Parameters (specificaties, lengte, aantal, gatposities etc.) worden via het touchscreen ingesteld en het systeem voert en bewaakt automatisch het hele proces.
Voordelen:

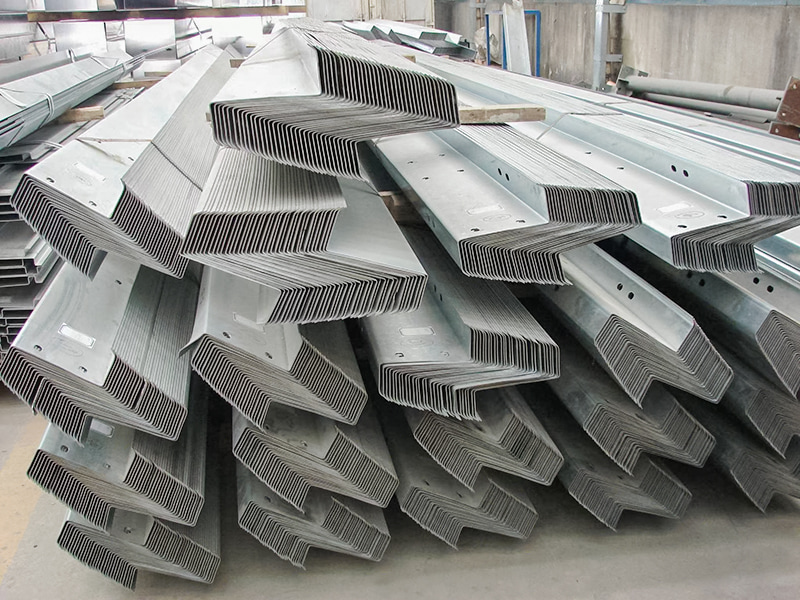

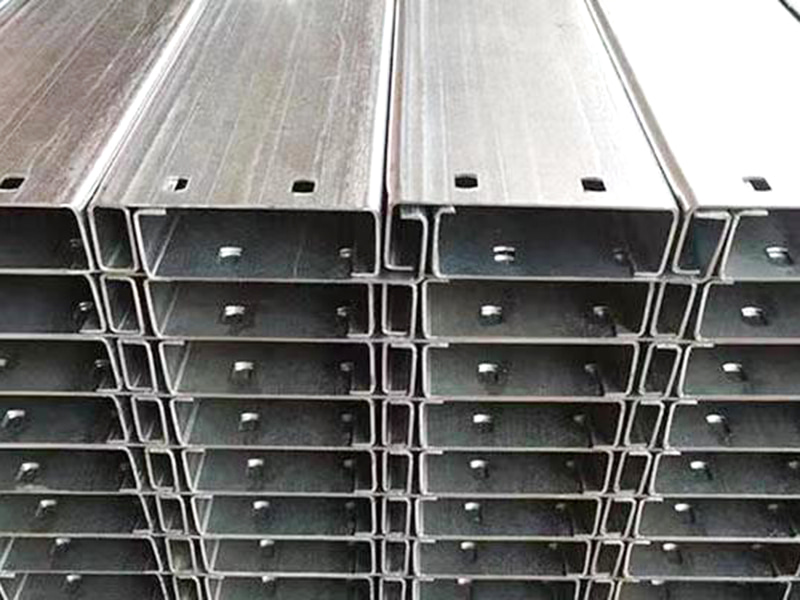

Uitstekende structurele prestaties: De geproduceerde CZ-gordingen bieden sterkte en stabiliteit die veel groter zijn dan die van enkele C-type gordingen.
Lange-overspanningsoplossing: een belangrijk onderdeel voor een kosteneffectieve lange-overspanningsconstructie.
Hoge productie-efficiëntie: Volledig geautomatiseerde continue productie voldoet aan de eisen van grote volumes.
Hoge precisie en consistentie: PLC-besturing zorgt voor maatnauwkeurigheid en consistente kwaliteit.
Hoog materiaalgebruik: Continue productie vermindert afval. Flexibiliteit (relatief): Een enkele machine kan CZ-gordingen met verschillende specificaties produceren binnen het nominale bereik (80-300 mm hoogte) door rolhulzen te vervangen en aanpassingen te maken (let op: het vervangen van de mal is een aanzienlijke taak).
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 40 I-Beam-staal | Algemene lasstructuur |
| Rolmateriaal | Cr12Mo1V1 | Vacuümharden |
| Hoofdas | φ90，40Cr | Verharden en temperen |
| Groepen vormen | 20 | |
| Hoofdmotorvermogen | 25KW, inv | |
| Hoofdaandrijving versnellingsbak | K107 (K107 spiraalvormige versnellingsbak) | |
| Aandrijfmethode | 1,2 inch dubbele kettingaandrijving | |

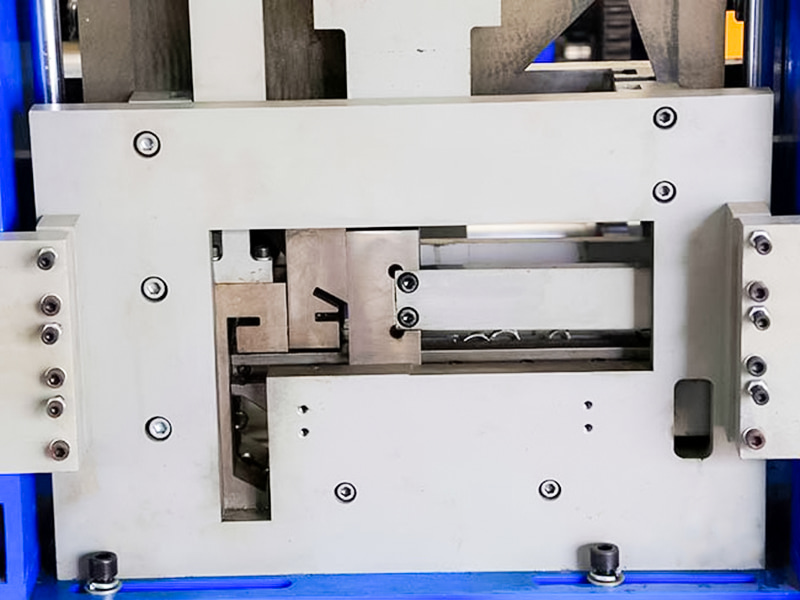

| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station bedraagt 11 kW |

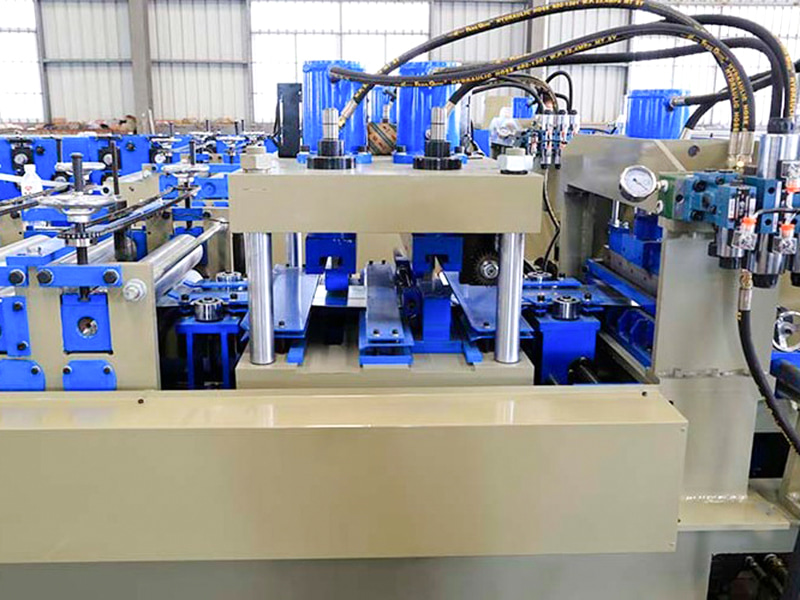

| Ponsmodus | Hydraulisch ponsen | |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 25 meter | |
| Gewicht uitrusting | Ongeveer 12 ton | |
| Dikte van de grondstof | 3,0 mm | Q235 Gegalvaniseerde spoel |
| Breedte van de grondstof | 175 mm ~ 480 mm | |
| Productiesnelheid | 25~30m/min | |
