Solar Strut-kanaalrolvormmachines

Kernfuncties en technische kenmerken:

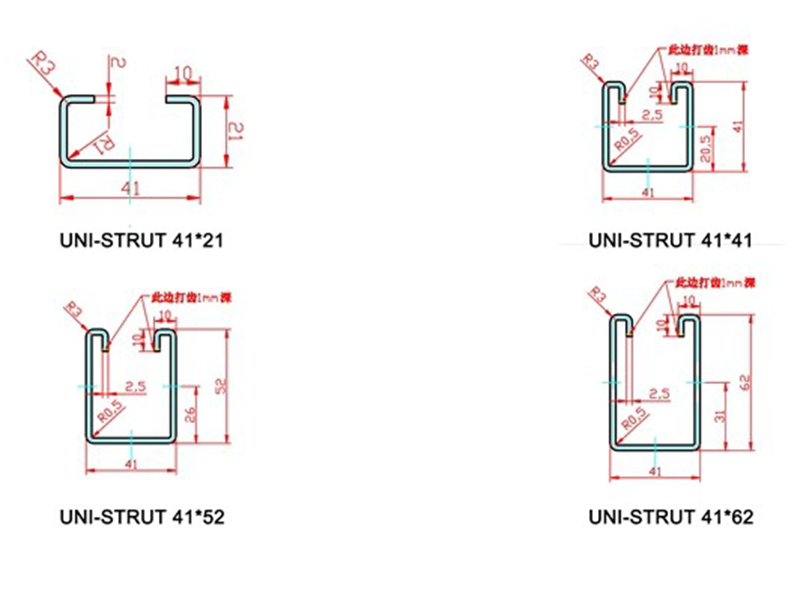

Divers aanpassingsvermogen in dwarsdoorsneden

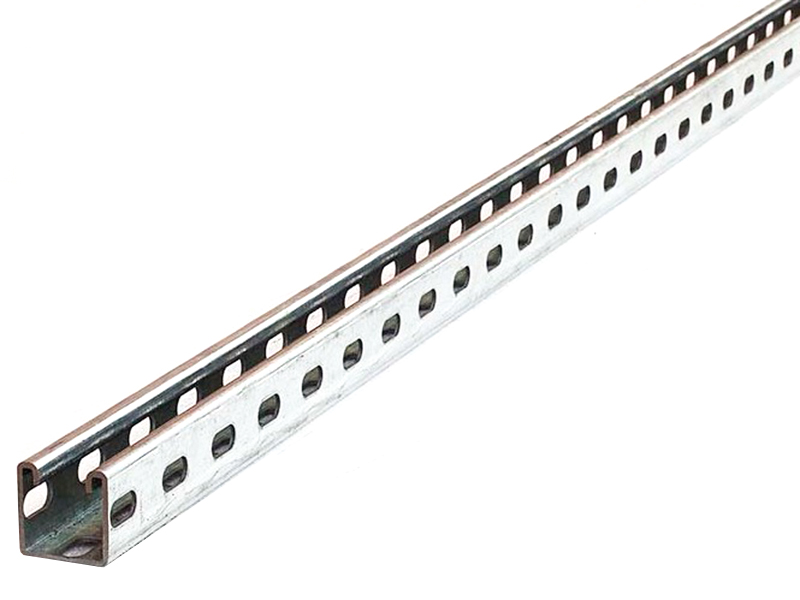

Solarrail: C/U-vormig met sleuven, gebruikt om klemmen voor fotovoltaïsche panelen vast te zetten.

Gording: Z-vormig of Σ-vormig, die de belangrijkste structurele belasting draagt.

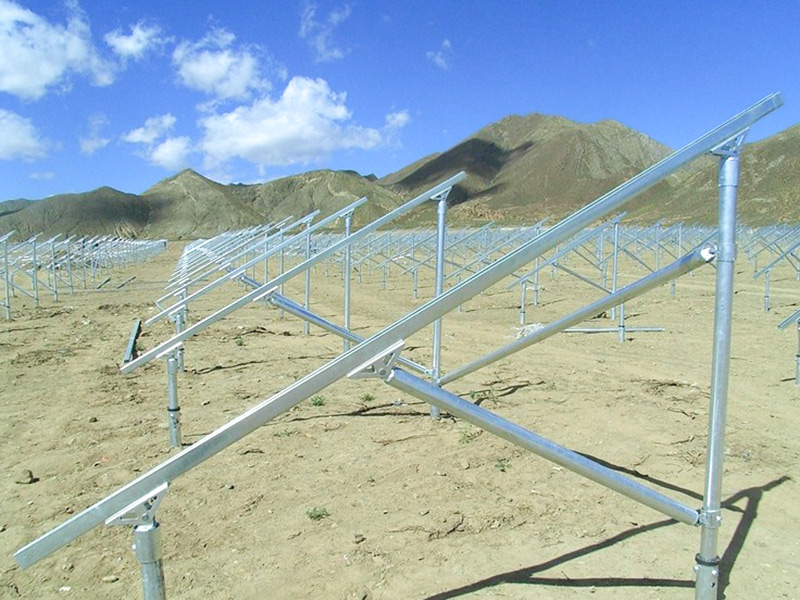

Grondschroefhuls: vierkante of ronde buis met verbindingsgaten, gebruikt om het grondrek te verankeren. https://example.com/pv-profile-types.png (Diagram: algemene PV-rekprofielen)

Zeer sterk, lichtgewicht ontwerp

Materiaaldikte: 0,8-3,0 mm (2,0 mm voor aluminiumlegering, 1,5-3,0 mm voor staal).

Treksterkte: 550 MPa hoogwaardig staal (bijv. S550GD AZ150) of 6061-T6 aluminiumlegering.

30% gewichtsreductie na het vormen vergeleken met warmgewalste profielen, waardoor de transport- en installatiekosten dalen.

Corrosiebestendige procesgarantie

Spiegelgepolijste rollen (Ra ≤ 0,4μm) minimale smering om de aluminium-magnesium-zinkcoating te beschermen (≥ 150g/m² AZ150).

Dynamische rolspleetcompensatie voorkomt krassen op het oppervlak.

Intelligente en flexibele productie

Snel matrijswisselsysteem: Vervang een volledige set rollen in ≤ 30 minuten, waarbij u kunt wisselen tussen verschillende doorsneden (bijv. C-type naar Z-type).

Servovariabele dwarsdoorsnedetechnologie: Eén enkele productielijn kan profielen met verschillende lengtes produceren (zoals trapeziumvormige geleiderails voor hellingen).

Kernapparatuurcomponenten:

Dubbelkops-decoiler: schakelt automatisch de spoelen, ondersteunt de gemengde productie van aluminium en stalen spoelen en beschikt over EPC-correctie (Electronic Process Control).

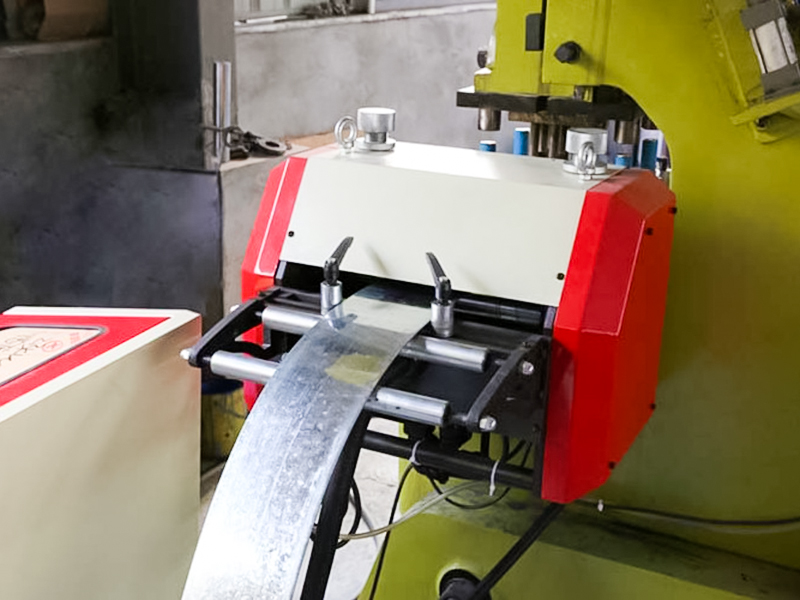

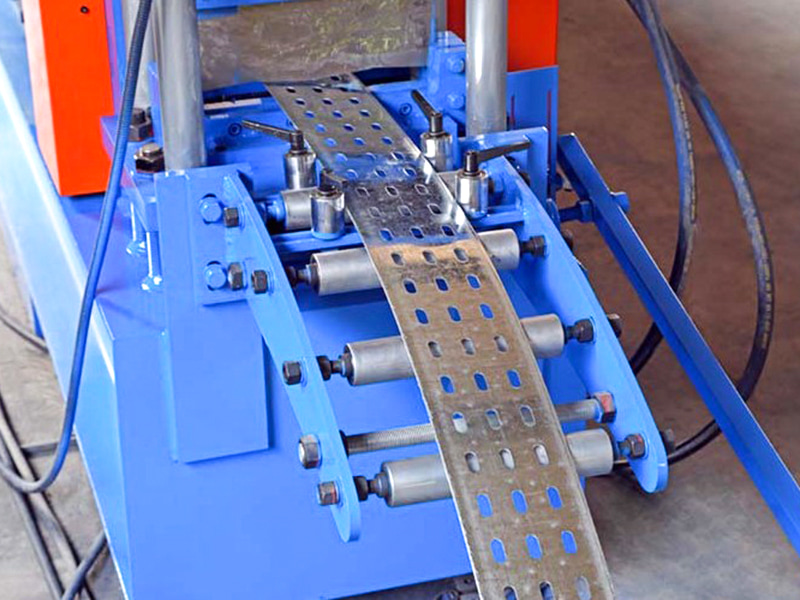

Uiterst nauwkeurige richtmachine: 9-11 rollen stellen de spoelen waterpas, waardoor vloeispanning wordt geëlimineerd en een rechtheid van ≤0,5 mm/m wordt bereikt.

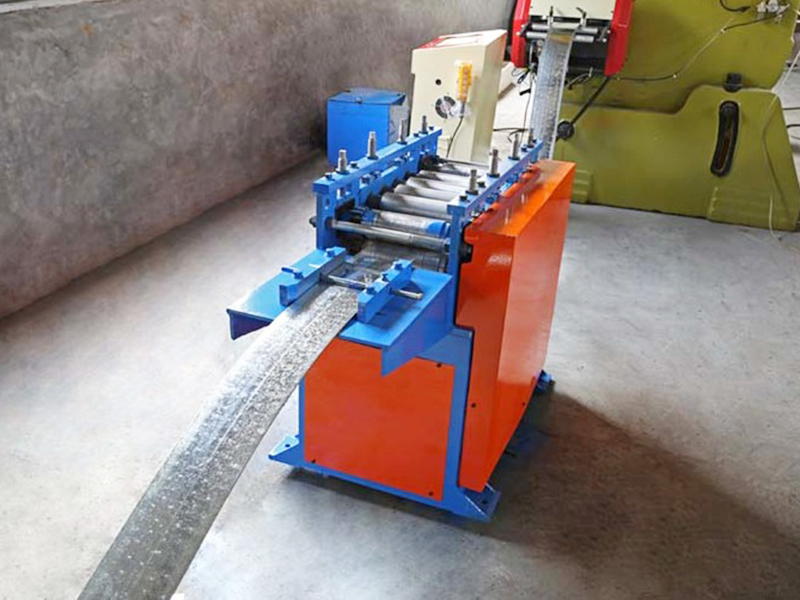

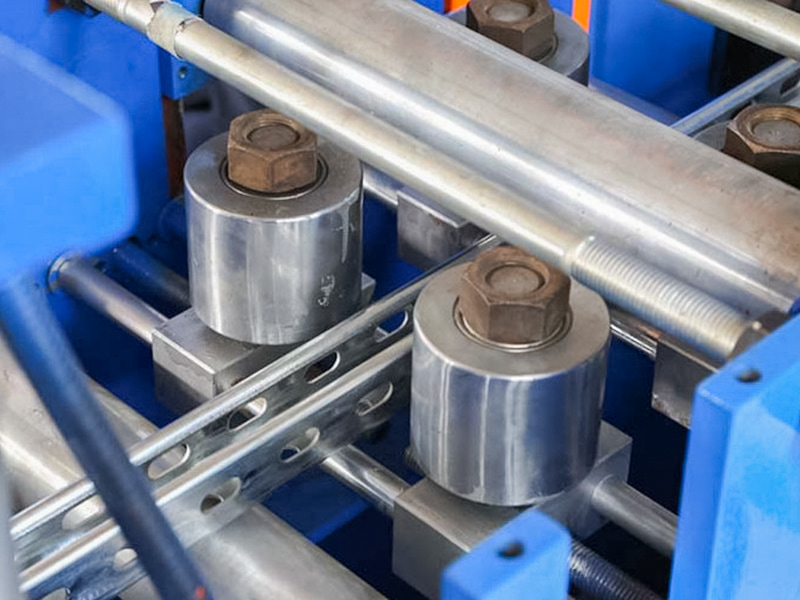

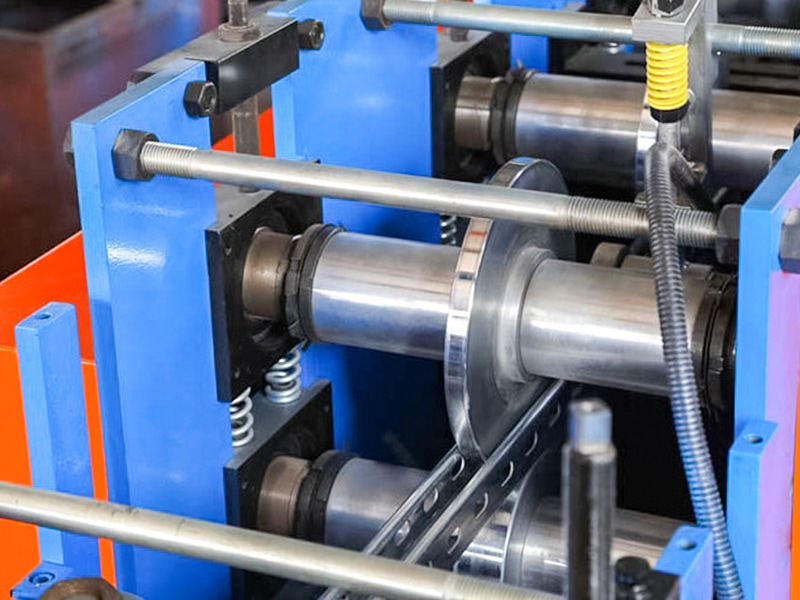

Mainframe vormen: 16-24 sets hardmetalen rollen (SKD11-materiaal), verdeeld in drie fasen:

• Voorponsen → Koudwalsen → Formaat en kalibratie

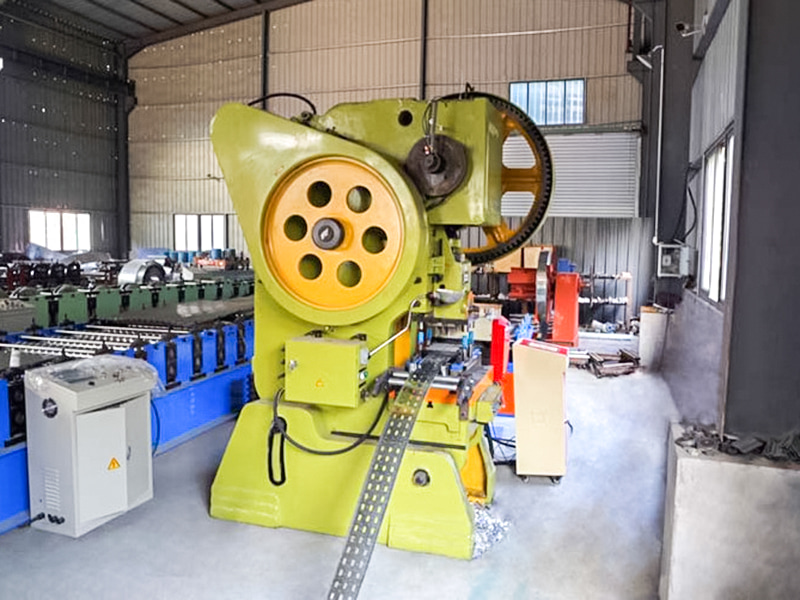

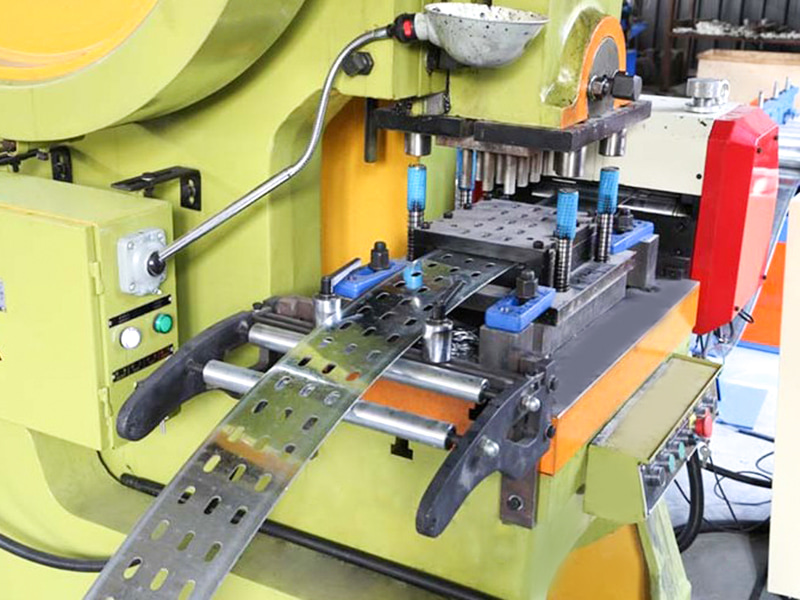

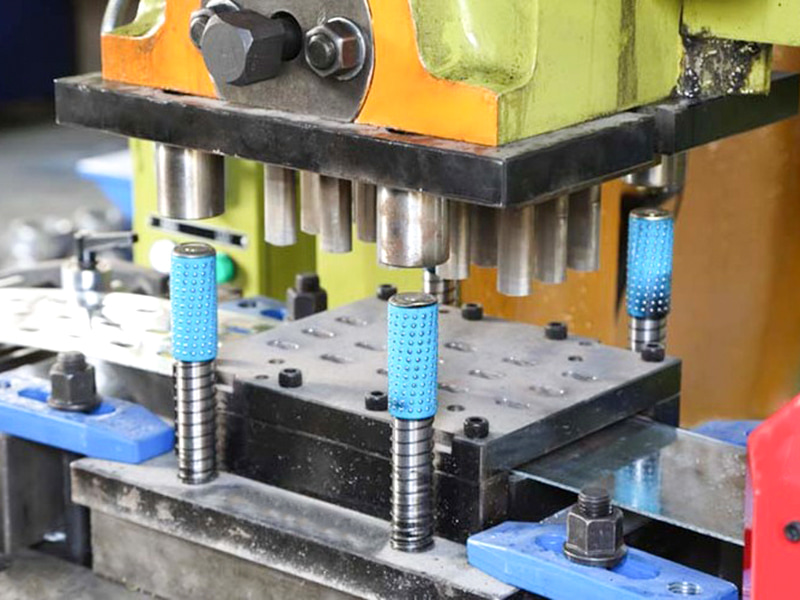

Online pons-/kerfeenheid: Een servo-hydraulisch systeem ponst tegelijkertijd verbindingsgaten, afvoergaten en aardmarkeringsgaten met een gatpositienauwkeurigheid van ±0,2 mm.

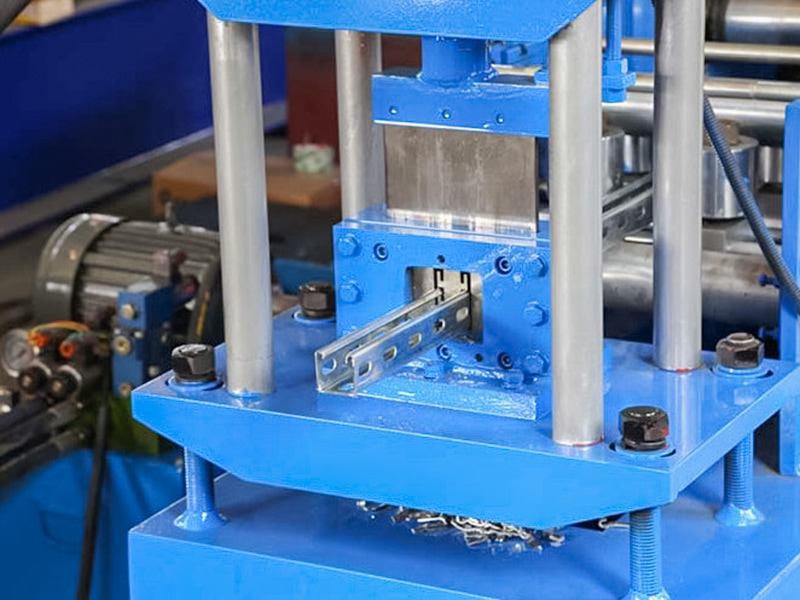

Servo-tracking-snijden: Vliegend zagen/lasersnijden (speciaal voor aluminiumlegeringen) zorgt voor braamvrije sneden met een lengtetolerantie van ±0,3 mm.

Automatische palletiseerrobot: Stapelt secties op profieltype en is voorzien van antikraszuignappen (met oppervlaktecoating).

Intelligent besturingssysteem: geïntegreerd met het MES-systeem, realtime monitoring van het energieverbruik/de opbrengst en ondersteuning voor diagnose op afstand.
