Kerncomponenten omvatten doorgaans:
Lader/afwikkelaar: Laadt en rolt de metalen spoelen af.
Geleidings-/richtapparaat: Zorgt ervoor dat de strip recht het vormgebied binnengaat.

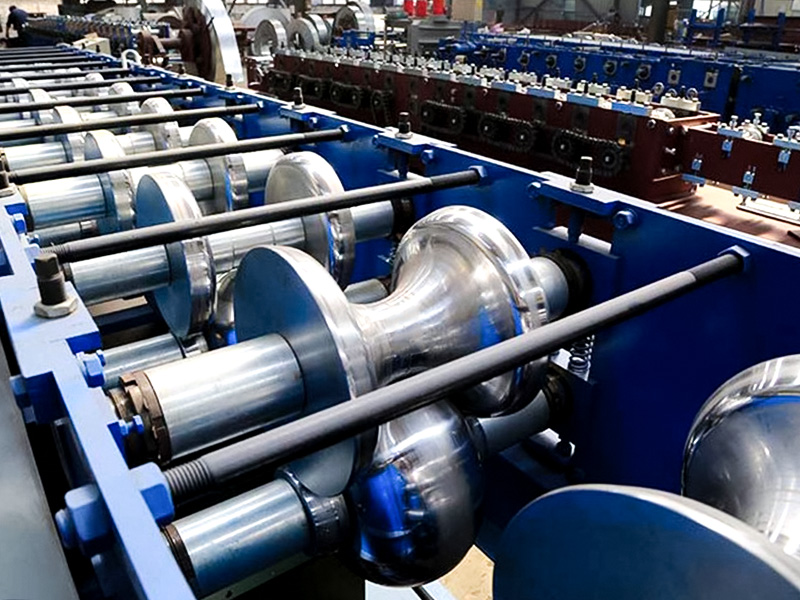

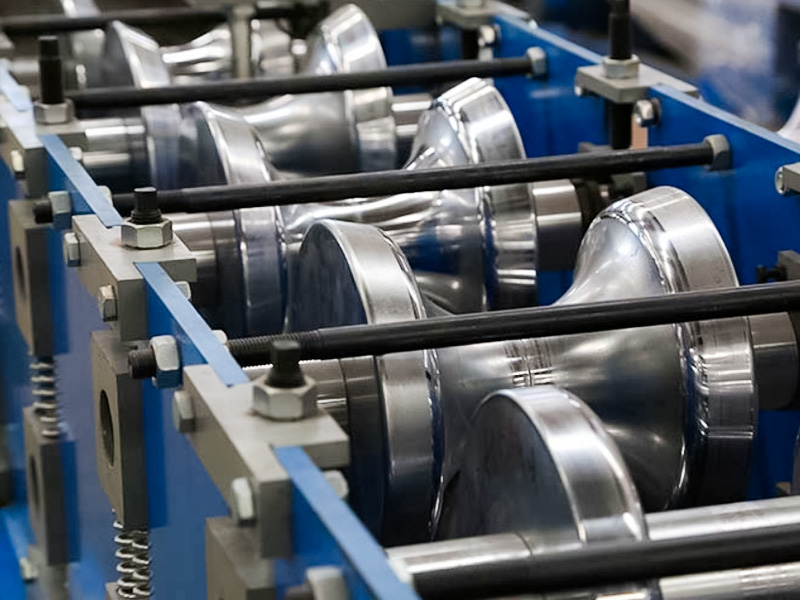

Multi-standaard vormframe: het kernonderdeel, waarbij elk frame een of meer paren bovenste en onderste vormrollen bevat, is verantwoordelijk voor het geleidelijk buigen van het metaal.

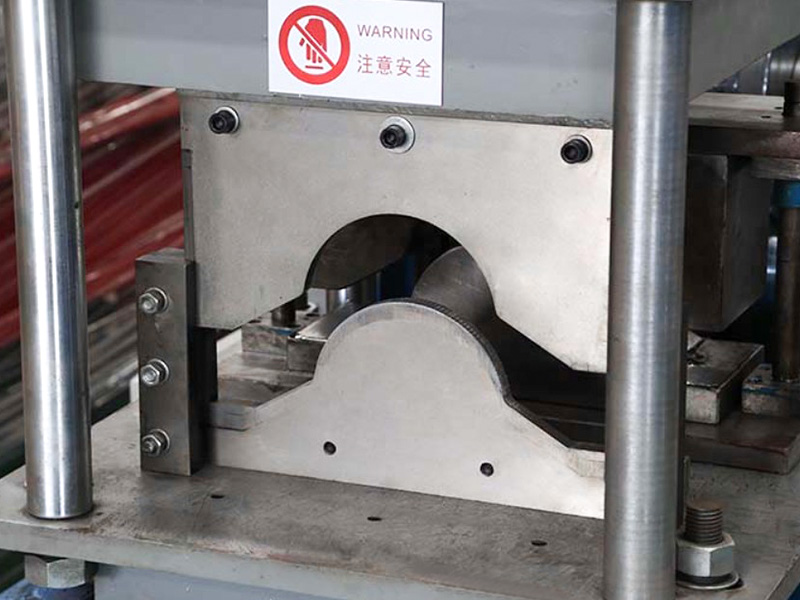

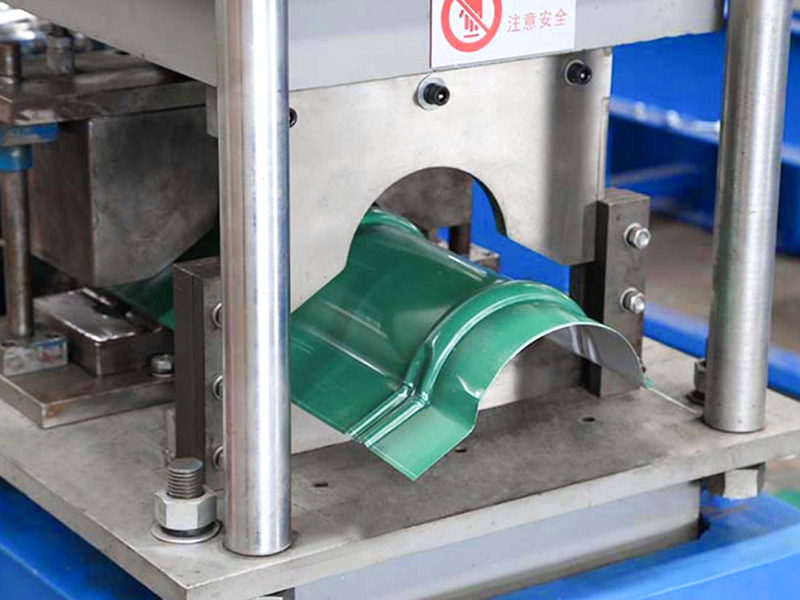

Snijapparaat: Normaal gesproken snijdt een hydraulische vliegende schaar of stopschaar de plaat nauwkeurig op de gewenste lengte terwijl deze blijft bewegen.
Afvoer-/stapelsysteem: Verzamelt en stapelt de gevormde en gesneden vellen.

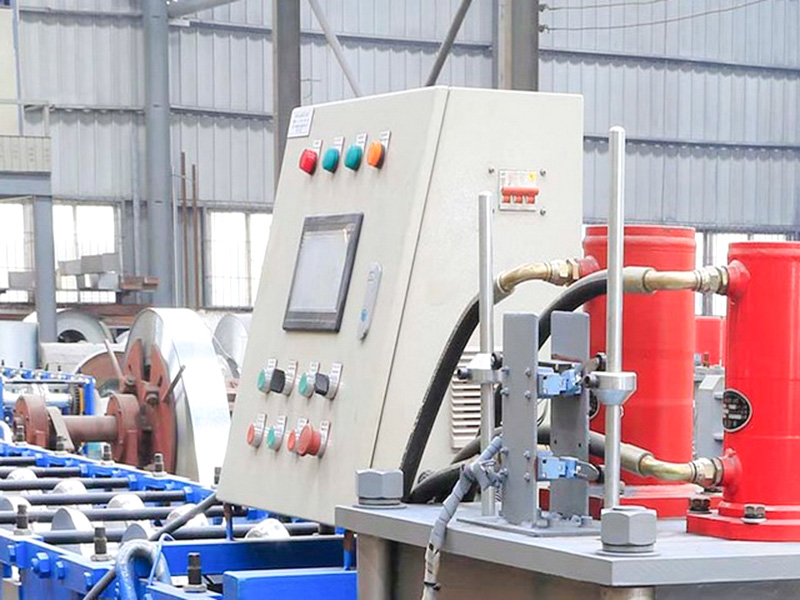

Besturingssysteem (PLC): regelt de bedrijfssnelheid, snijlengte en telling van de gehele productielijn.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 45 I-Beam staal | Algemene lasstructuur |
| Rolmateriaal | Hoogwaardig 45# staal | Fijn bewerkt, gedoofd, bedekt met hard chroom |
| Hoofdas | φ75, 45# staal | Fijnbewerking, gedoofd |
| Groepen vormen | 14 | |
| Hoofdmotorvermogen | 5,5 kW | |
| Aandrijfmethode | Kettingaandrijving | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station bedraagt 4,0 kW |
| Snij mes | Cr12MoV | Gedoofd, HRC58-62 |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 18 meter | |
| Gewicht uitrusting | Ongeveer 6 ton | |
| Dikte van de grondstof | 0,4-0,6 mm | Q235 Gegalvaniseerde spoel |
| Productiesnelheid | 12~15m/min | |
