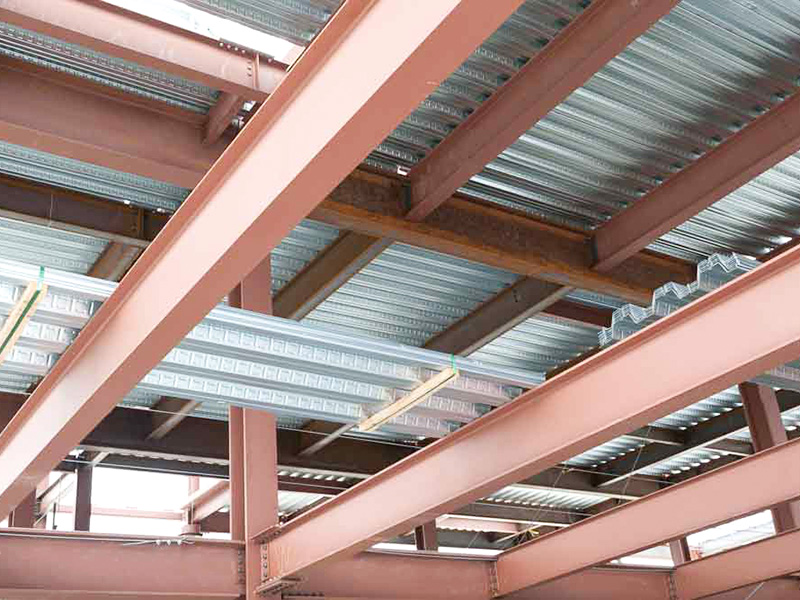

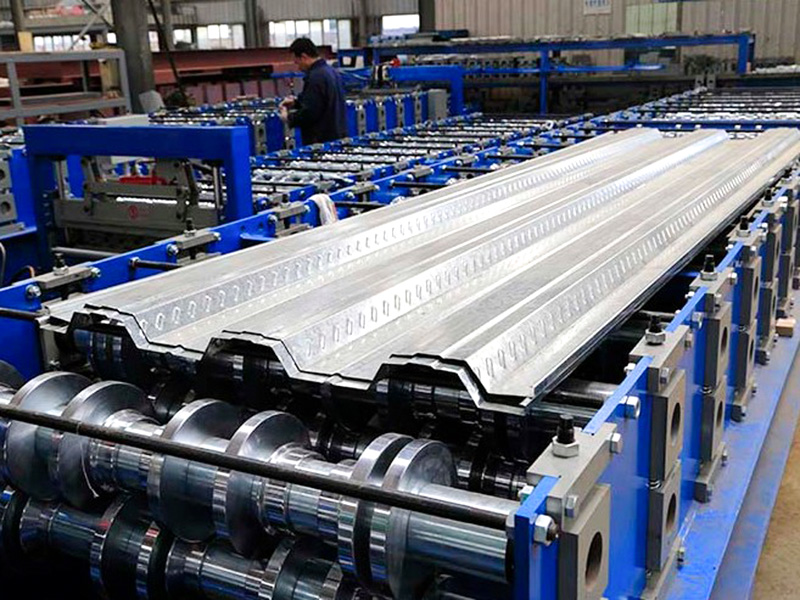

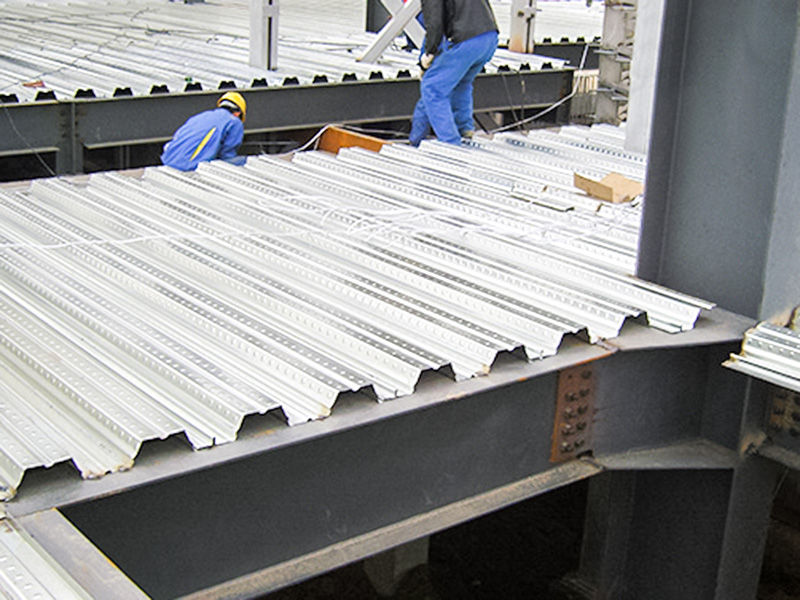

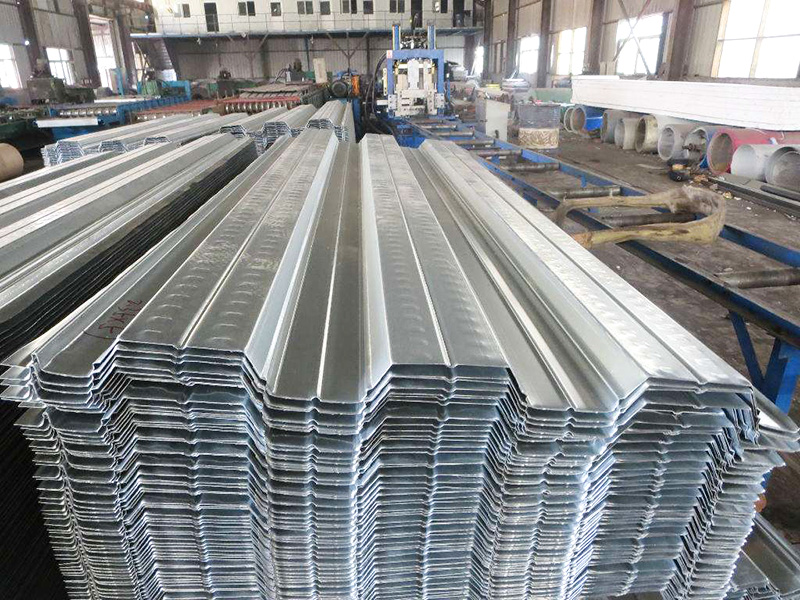

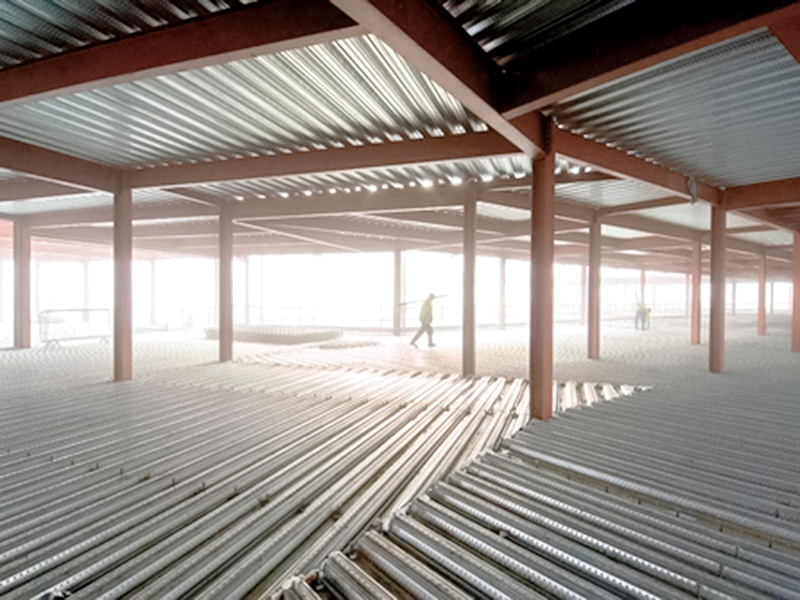

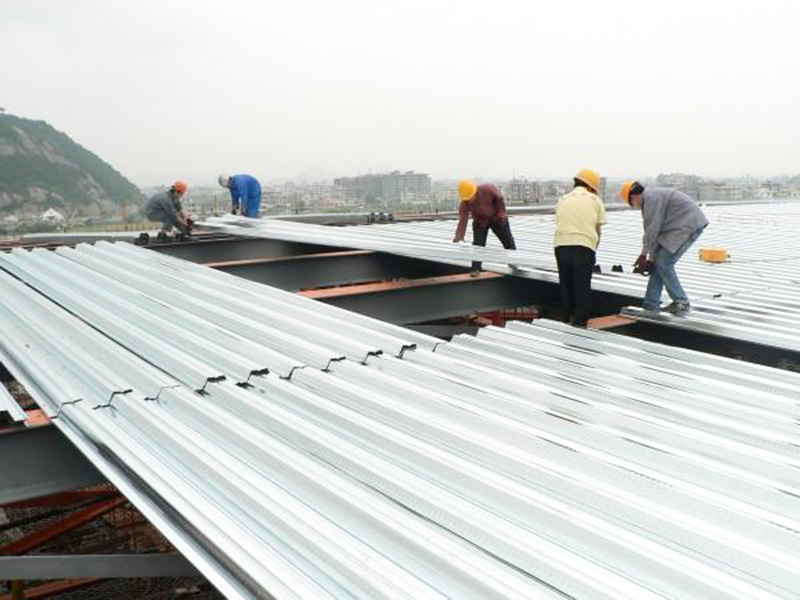

De YX50-1005 rolvormmachine voor vloerplanken is een geautomatiseerde rolvormmachine die speciaal is ontworpen voor de productie van YX50-1005 vloerplanken met gesloten uiteinde (ook bekend als stalen terrasplanken of golfplaten). Deze machine maakt gebruik van een koudwalsproces om metalen spoelen te vormen tot terrasplanken met gespecialiseerde dwarsdoorsnedevormen. Deze dekken dienen als permanente bekisting en dragende wapening voor betonplaten en worden veel gebruikt in staalconstructies.
Jiangyin Hailong Machinery Factory is YX50-1005 Efficiënte productievloerdekrolvormmachines Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we YX50-1005 Efficiënte productievloerdekrolvormmachines te koop.
Kernwaarden van de apparatuur:
Efficiënte productie: Continu rolvormen met snelheden van 15-20 m/min voldoet aan de behoeften van grootschalige projecten.
Precisiegarantie: Garandeert toleranties in de ribhoogte en plaatbreedte van ≤±0,5 mm (wat de vlakheid van de vloer beïnvloedt).

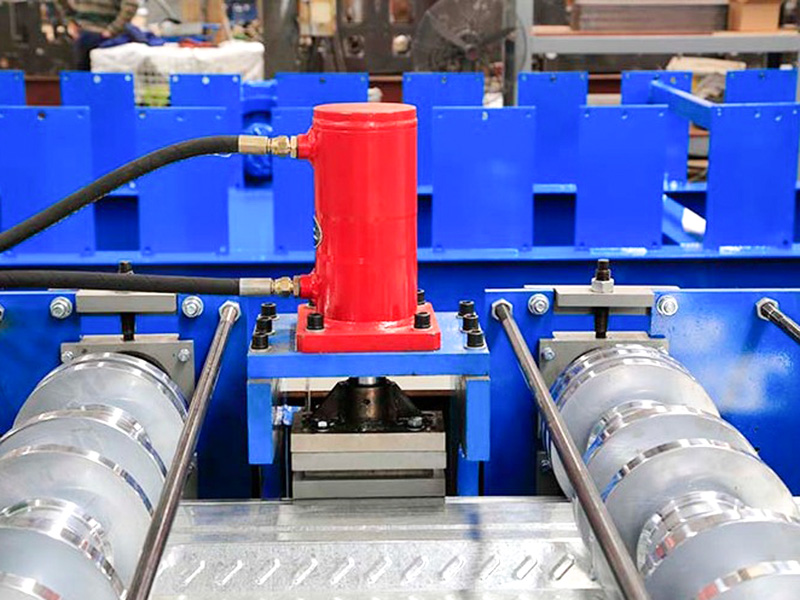

Maatwerkmogelijkheden: In-line ponsen en hoeksnijden zijn mogelijk (om tegemoet te komen aan het kruisen van pijpleidingen).
Kerncomponenten omvatten doorgaans:
Lader/afwikkelaar: Laadt en wikkelt de metalen spoelen af.
Garantie/nivelleringsapparaat: Zorgt ervoor dat de strip recht in het vormgebied terechtkomt.

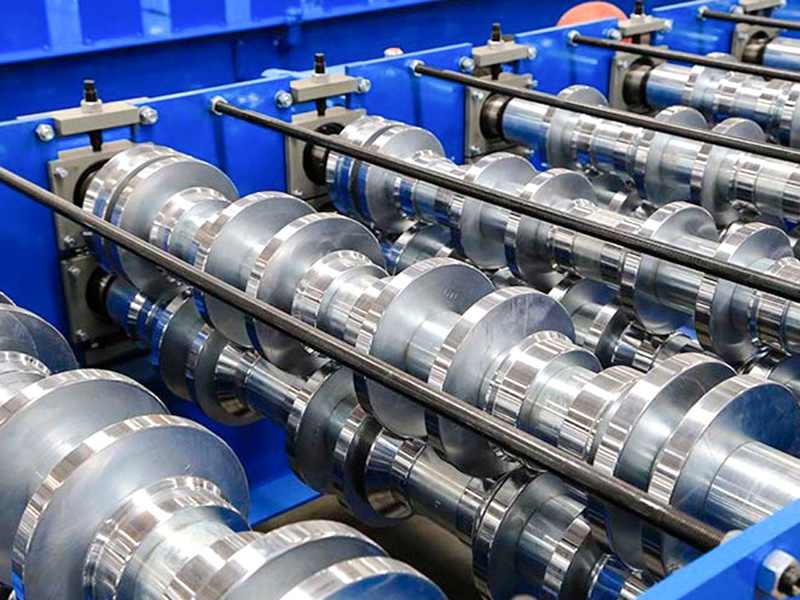

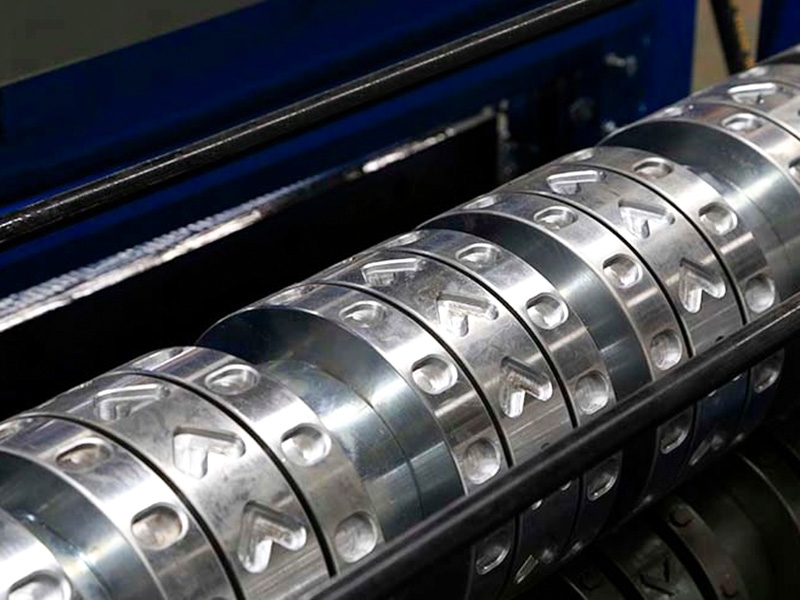

Meerdere vormstandaarden: het kernonderdeel, elk bestaande uit een of meer paren bovenste en onderste vormrollen, is verantwoordelijk voor het geleidelijk buigen van het metaal.
Snijapparaat: Normaal gesproken snijdt een hydraulische vliegende schaar of stopschaar het plaatmetaal nauwkeurig op de gewenste lengte terwijl het blijft bewegen.
Uitvoer-/stapelsysteem: Verzamelt en stapelt de gevormde en gesneden platen.
Besturingssysteem (PLC): regelt de bedrijfssnelheid, snijlengte en telling van de gehele productielijn.
Belangrijkste kenmerken en toepassingen van deze apparatuur:
Zeer gespecialiseerd: de rolmallen zijn ontworpen om precies te voldoen aan de precieze dwarsdoorsnedevorm en maatvereisten van het YX50-1005-vloerdek, waardoor een nauwkeurige nauwkeurigheid van belangrijke parameters zoals golfhoogte, golfafstand en effectieve breedte in het eindproduct wordt gegarandeerd.
Efficiënte productie: Continu gebruik is mogelijk, met productiesnelheden die doorgaans 15-20 meter per minuut of hoger bereiken, waardoor het geschikt is voor grootschalige projecten.
Materiaalcompatibiliteit: Het kan rollen van verschillende materialen (staal, aluminium) en coatings (gegalvaniseerd, kleurgecoat PVDF/polyester/SMP, enz.) verwerken, met diktes die doorgaans variëren van 0,8 mm tot 1,5 mm (afhankelijk van de mogelijkheden van de machine).
Nauwkeurig snijden: Uitgerust met een krachtig snijsysteem, wordt elke plaat nauwkeurig op lengte gesneden.
Geautomatiseerde besturing: Het PLC-systeem maakt parameterinstelling, bedrijfsmonitoring en foutdiagnose mogelijk, waardoor een eenvoudige bediening wordt gegarandeerd.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 45 I-Beam staal | Algemene lasstructuur |
| Rolmateriaal | Hoogwaardig 45# staal | Fijn bewerkt, gedoofd, bedekt met hard chroom |
| Hoofdas | φ80, 45# staal | Fijnbewerking, gedoofd |
| Groepen vormen | 20 | |
| Hoofdmotorvermogen | 15 kW | |
| Aandrijfmethode | Kettingaandrijving | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station bedraagt 5,5 kW |
| Snij mes | Cr12MoV | Gedoofd, HRC58-62 |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 20 meter | |
| Gewicht uitrusting | Ongeveer 9 ton | |
| Dikte van de grondstof | 0,8-1,5 mm | Q235 Gegalvaniseerde spoel |
| Productiesnelheid | 15~20m/min | |
