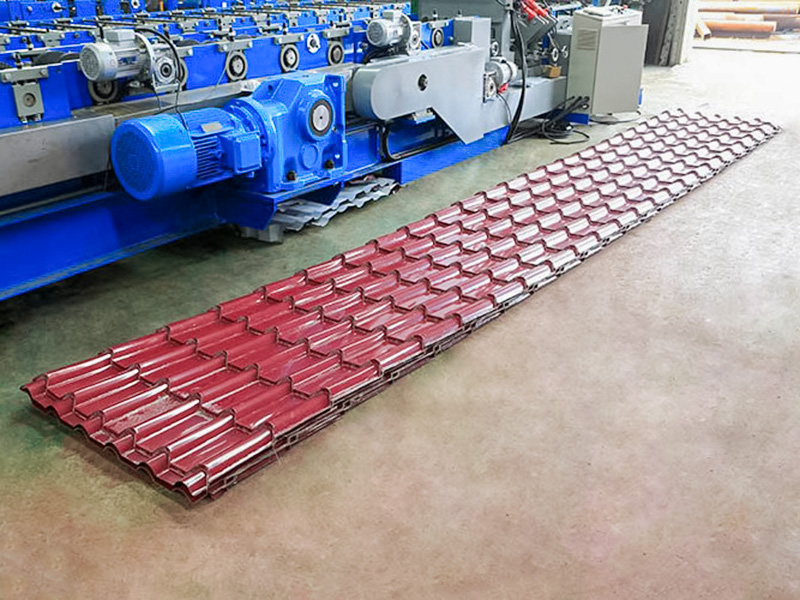

De YX25-162-810 geglazuurde tegel heeft een gegolfde hoogte van 25 mm, een steek van 162 mm en een effectieve breedte van 810 mm. Het balanceert decoratieve aantrekkingskracht, drainage en materiaalefficiëntie. De YX25-162-810 rolvormmachine voor geglazuurde tegels is een gespecialiseerde plaatbewerkingsmachine die speciaal is ontworpen voor de continue productie van metalen dakpanelen in de stijl van antieke geglazuurde tegels. De kerntechnologie maakt gebruik van een koudwalsproces om metalen spoelen direct te vormen tot moderne metalen tegels met de driedimensionale rondingen en decoratieve effecten van traditionele met klei geglazuurde tegels.
Jiangyin Hailong Machinery Factory is YX25-162-810 Sterk aanpassingsvermogen Geglazuurde tegelrolvormmachine Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we YX25-162-810 Sterk aanpassingsvermogen Geglazuurde tegelrolvormmachine te koop.
Kerncomponenten omvatten doorgaans:
Lader/afwikkelaar: Laadt en wikkelt de metalen spoelen af.
Geleidings-/richtapparaat: Zorgt ervoor dat de strip recht het vormgebied binnengaat.

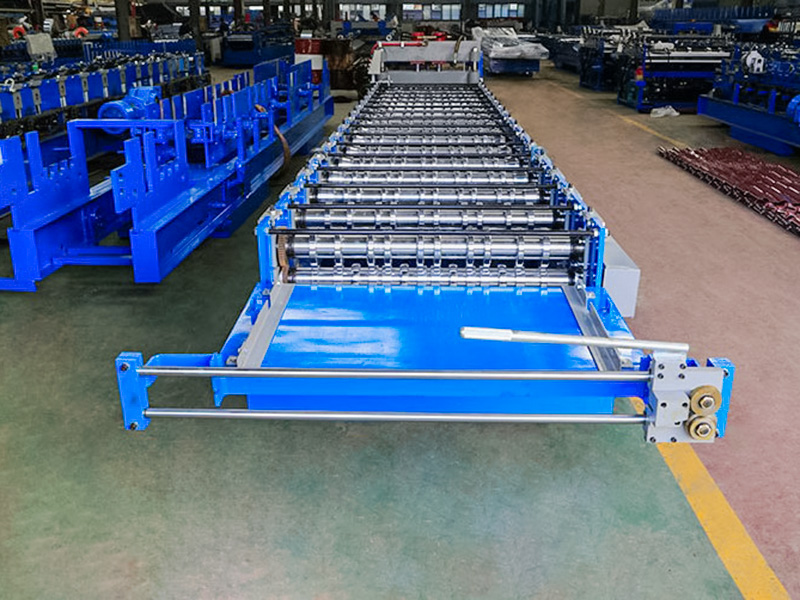

Multi-Stand Roll Forming Frame: Het kernonderdeel, waarbij elk frame een of meer paren bovenste en onderste vormrollen bevat, is verantwoordelijk voor het geleidelijk buigen van het metaal.

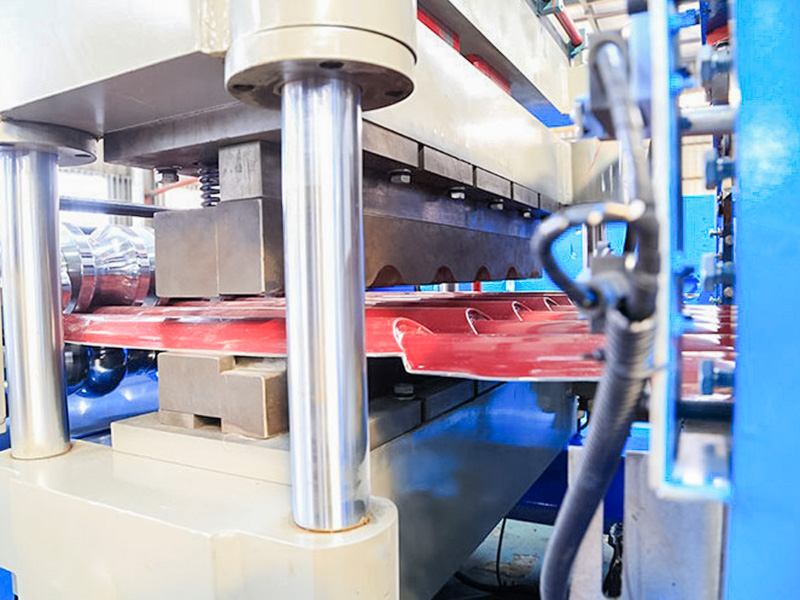

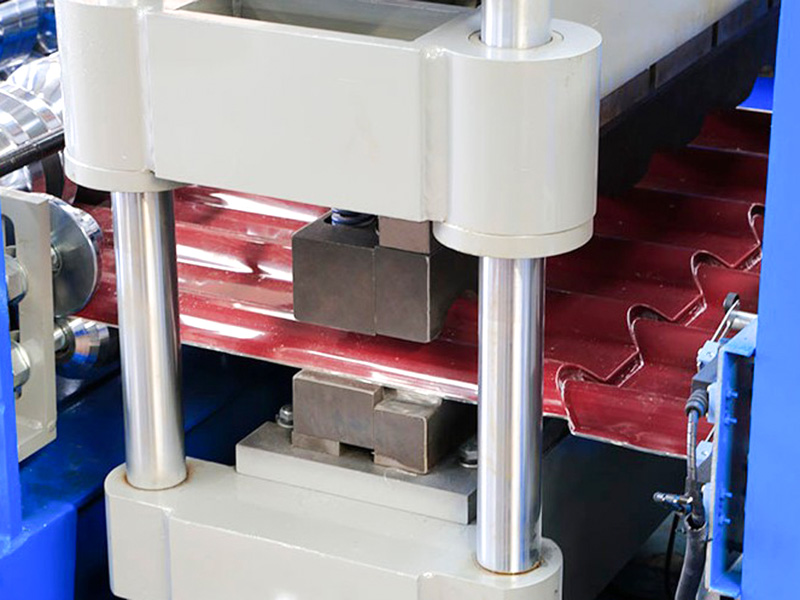

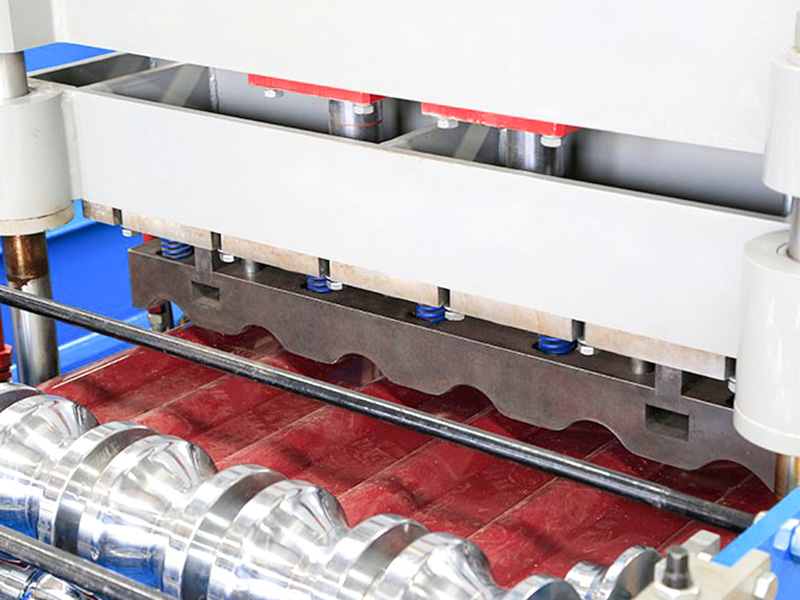

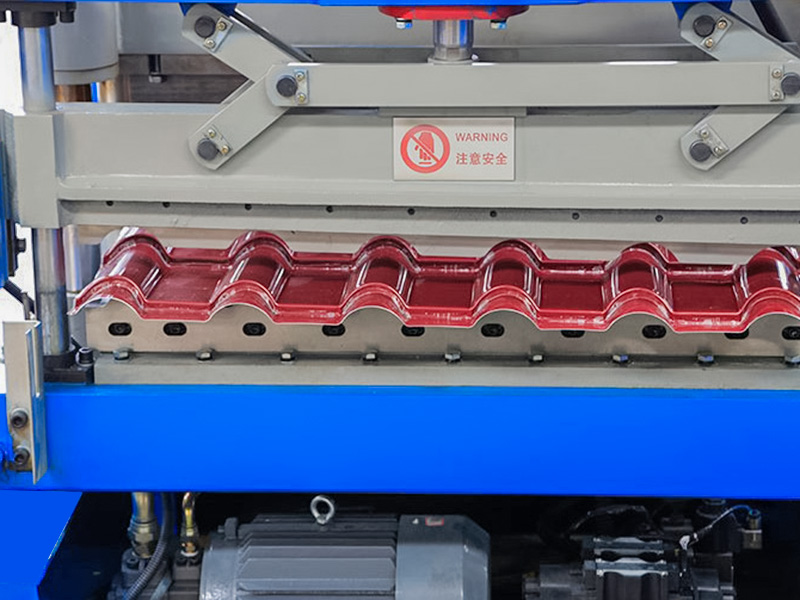

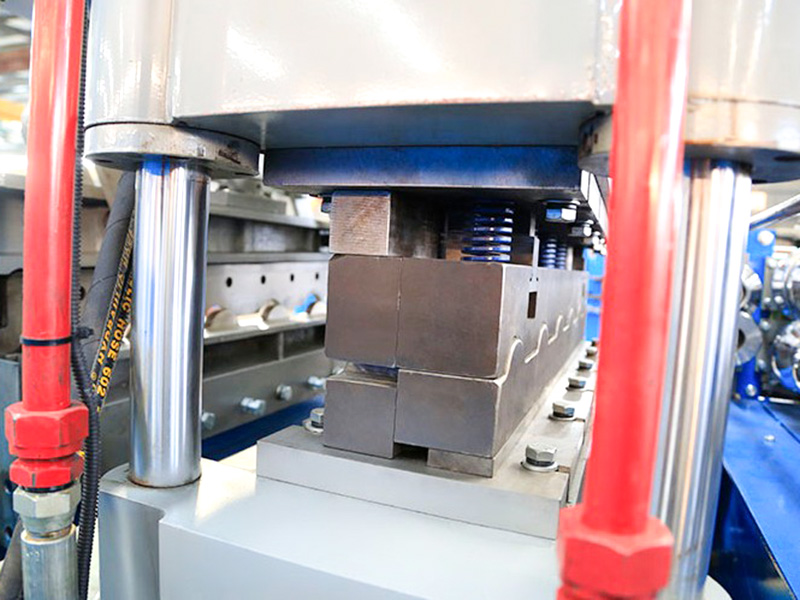

Ponseenheid: automatisch hydraulisch stempelen en vormen. Er kunnen verschillende matrijzen worden geconfigureerd om aan verschillende stempelvereisten te voldoen.
Snijapparaat: Typisch een hydraulische vliegende schaar of stopschaar, deze snijdt het plaatmateriaal nauwkeurig op de gewenste lengte terwijl het blijft bewegen.
Afvoer-/stapelsysteem: Verzamelt en stapelt de gevormde en gesneden vellen.
Besturingssysteem (PLC): regelt de bedrijfssnelheid, snijlengte en telling van de gehele productielijn.
Belangrijkste kenmerken en toepassingen van deze apparatuur:
Zeer specifiek: de rolmatrijzen zijn ontworpen op basis van de precieze dwarsdoorsnedevorm en maatvereisten van het YX36.5-780 golfplaatmateriaal, waardoor nauwkeurige eindproductparameters zoals golfhoogte, golfsteek en effectieve breedte worden gegarandeerd.
Efficiënte productie: Continue werking is mogelijk, met productiesnelheden die doorgaans variëren van 15-30 meter per minuut of hoger, waardoor het geschikt is voor grootschalige projecten.
Materiaalcompatibiliteit: Rollen van verschillende materialen (staal, aluminium) en coatings (gegalvaniseerd, kleurgecoat PVDF/polyester/SMP, enz.) kunnen worden verwerkt, met diktes die doorgaans variëren van 0,4 mm tot 1,0 mm (afhankelijk van de mogelijkheden van de apparatuur).
Nauwkeurig snijden: Uitgerust met een krachtig snijsysteem, wordt elke plaat nauwkeurig op lengte gesneden.
Geautomatiseerde besturing: Het PLC-systeem maakt parameterinstelling, bedrijfsmonitoring en foutdiagnose mogelijk, waardoor een eenvoudige bediening wordt gegarandeerd.
| Technische parameters | ||
| Artikel | Parameter | Opmerking |
| Machinebasis | Nationale norm nr. 45 I-Beam staal | Algemene lasstructuur |

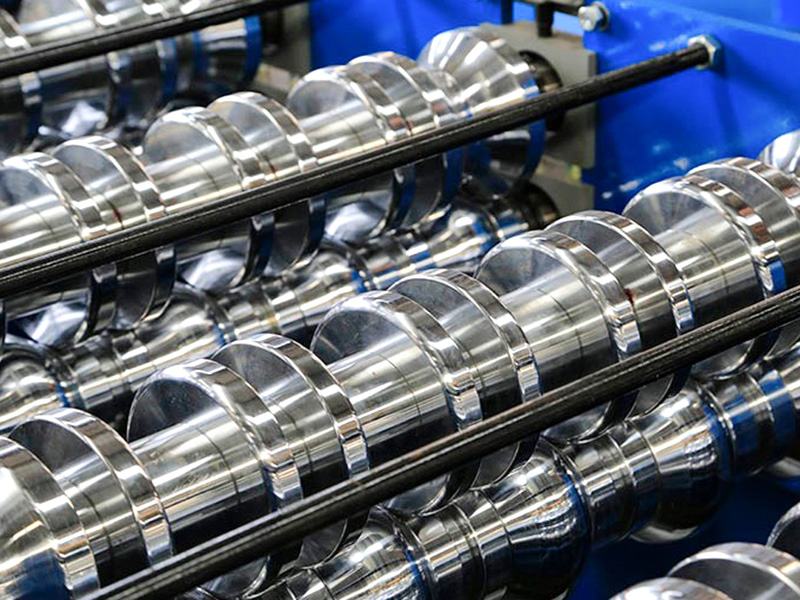

| Rolmateriaal | Hoogwaardig 45# staal | Fijn bewerkt, gedoofd, bedekt met hard chroom |
| Hoofdas | φ75, 45# staal | Fijnbewerking, gedoofd |
| Groepen vormen | 14 | |
| Hoofdmotorvermogen | 7,5 kW | |
| Aandrijfmethode | Kettingaandrijving | |
| Afgesneden modus | Hydraulische uitschakeling | Het motorvermogen van het hydraulische station is 4 kW |
| Snij mes | Cr12MoV | Gedoofd, HRC58-62 |
| Afwikkelaar | Laad 5 ton, met laadplatform | Het motorvermogen van het hydraulische station bedraagt 2,2 kW |
| Controlesysteem | Siemens/Schneider-PLC | |
| Hydraulisch systeem | BeiJin Huade-merk | |
| Totale lengte van de productielijn | Ongeveer 20 meter | |
| Gewicht uitrusting | Ongeveer 9 ton | |
| Dikte van de grondstof | 0,5-0,8 mm | Q235 Gegalvaniseerde spoel |
| Productiesnelheid | 5~8m/min | |
