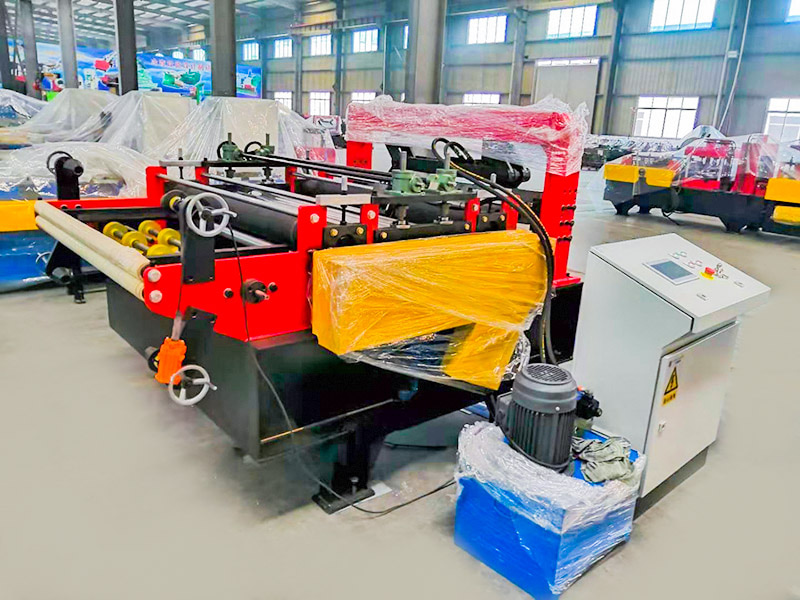

De Simple Coil Flattening and Cutting Machine is een economische twee-in-één machine voor het voorbewerken van metalen platen, met een eenvoudige structuur, basisfuncties en lage kosten. Het integreert het afvlakken van rollen en het op lengte knippen in één enkele, gestroomlijnde productielijn, waardoor een continue verwerking van rol tot vlakke plaat mogelijk wordt. Ontworpen voor kleinschalige, low-budget toepassingen, voldoet het aan de fundamentele eisen van "afrollen, nivelleren en op lengte snijden."
Jiangyin Hailong Machinery Factory is Eenvoudige spoelafvlakkings- en snijmachine Leverancier in China. Met meer dan 1200 klantrelaties bedienen we talloze industrieën met op maat gemaakte rolvormapparatuur, leveren we Eenvoudige spoelafvlakkings- en snijmachine te koop.
Kernfuncties:
Afrollen (afwikkelen): Ondersteunt en rolt de spoel langzaam af, waardoor de spoelspanning wordt verlicht.
Nivellering (rechttrekken): Mechanische rollen elimineren vervormingen zoals golvende randen, kromtrekken en welving, waardoor de vlakheid wordt hersteld.
Knippen (op lengte snijden): Snijdt de continu aangevoerde (afgeplatte) metalen strip in afzonderlijke vellen op een vooraf ingestelde lengte.
Kenmerken van de uitrusting:
Eenvoudige structuur: geen complexe automatiseringssystemen, compact mechanisch ontwerp en kleine footprint (doorgaans 5-10 meter lang).
Handmatige bediening is overheersend: het handmatig laden van de rollen, het aanpassen van parameters (zoals het nivelleren van de roldruk) en het verzamelen van platen zijn afhankelijk van de ervaring van de operator.
De functionaliteit is gestroomlijnd: richt zich uitsluitend op afwikkelen en nivelleren, zonder geavanceerde functies zoals automatische baancorrectie, spanningscontrole en nauwkeurig snijden.
Lage kosten: De prijs is ongeveer 1/5 tot 1/3 van een volledig automatische nivelleringslijn (doorgaans tienduizenden RMB).
Laag stroomverbruik: Het motorvermogen is relatief laag (doorgaans 11 kW tot 30 kW), waardoor deze geschikt is voor kleine werkplaatsen.
Typische structuur:

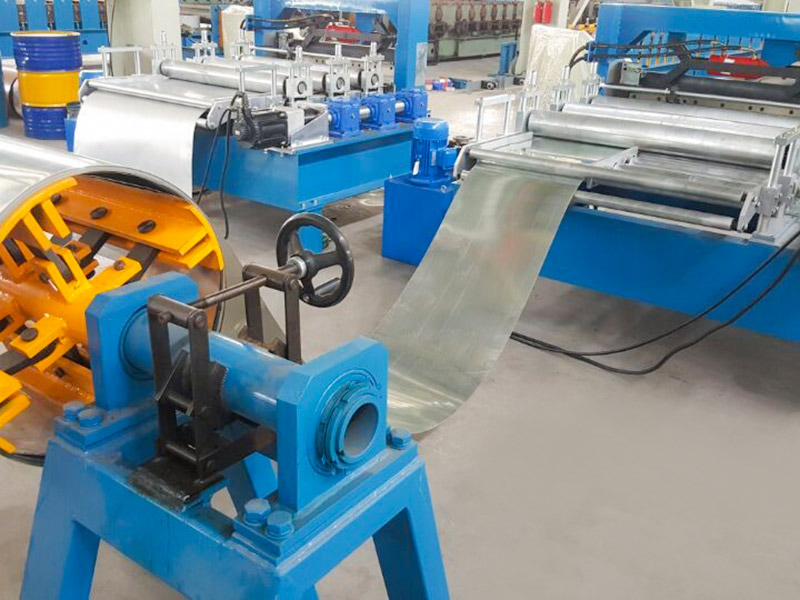

Unwind Stand: Een eenvoudige kegelvormige of vrijdragende structuur met een handmatig uit- en samentrekkende haspel om de spoel vast te zetten.
Feederplatform: Leidt de stripkop handmatig in de nivelleringsmachine.

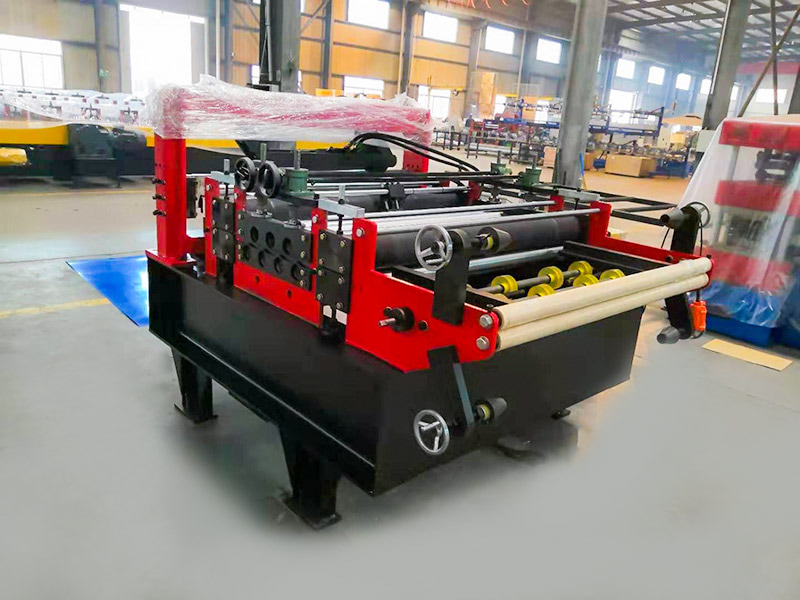

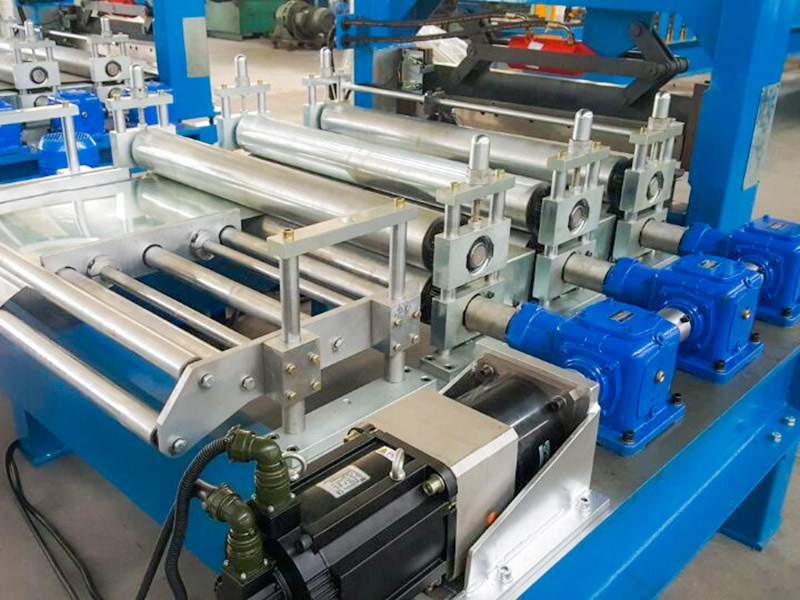

Nivelleringseenheid: De kerneenheid, die 5 tot 9 nivelleringsrollen bevat (minder dan op geavanceerde modellen), corrigeert vervormingen door het buigen van de rollen.
Scherend apparaat:
Hydraulische schaar: Lage kosten en eenvoudig onderhoud, geschikt voor diktes ≤3 mm (de reguliere keuze).
Pneumatische schaar: Nog betaalbaarder, alleen geschikt voor plaatwerk ≤1,5 mm (gevoelig voor vervorming).
Scheerrek: ontvangt de genivelleerde platen voor handmatige verwerking en stapeling.
| Stroomvereiste | Spanning | 380V/50Hz/3Ph (kan op maat) |
| Hoofdmotorvermogen | 7,5 kW | |
| Snijvermogen | 5,5 kW | |
| Productiesnelheid | 10-15m/min | |
| Dikte van structuur | 18 mm | |
| Asdiameter | 80 mm | |
| Rijd | Uitrusting | |
| H Staal | 400 mm | |

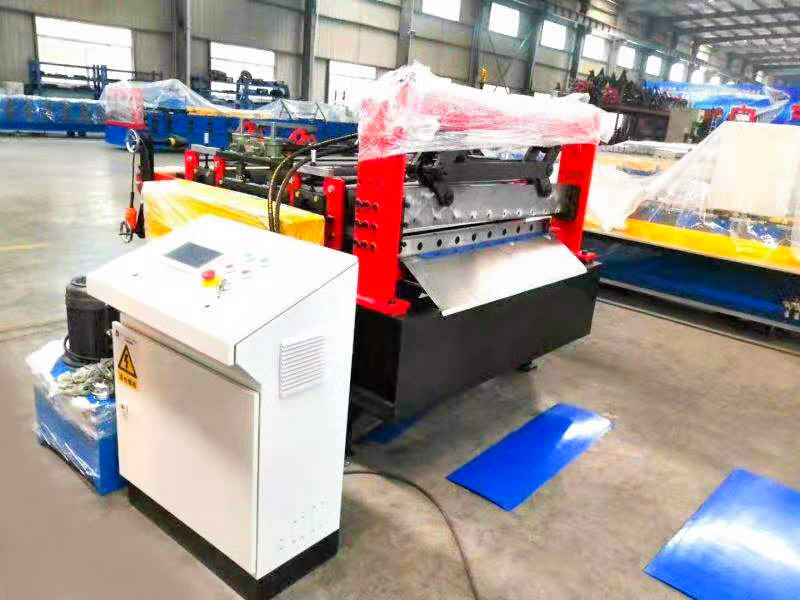

| Scherm | HMI | |
| Soort snijden | Lengte-set en nasnijden | |
| Controlesysteem | PLC-Siemens | |
| Installeer afmeting (afhankelijk van het definitieve ontwerp) | 3,6m×1,5m×1,2m | |
| Totaal gewicht (ongeveer) | 3,0T | |
